我們一直堅信百年大計，質量第一，我們恪守質量首位，成就精品閥門，我們以一流的品質，創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多波紋管截止閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務，奇眾為你創造更多價值！

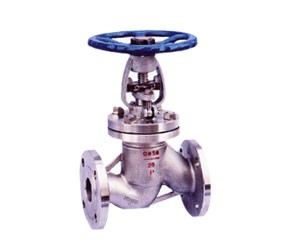

波紋管截止閥主要零件材料Material for main parts
| 零件名稱Produsttype | 閥體Body | 閥蓋Bonnet | 閥桿Stem | 波紋管Bollow | 閥瓣Disc | 閥桿螺母Yoke nut | 填料Packing | 墊片Washer | 手輪Handwheel |
| WJ61H WJ41H-16C | WCB堆焊不銹鋼 | WCB | 2Cr13 | 1Cr18Ni9Ti |
1Cr18Ni9Ti 堆焊硬質合金 |
ZQA19-4 | 柔性石墨 | 纏繞式墊片 | KT35-10 |
| WJ61H WJ41H-25 | |||||||||
| WJ61H WJ41H-40 | |||||||||
| WJ61H WJ41H-16P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | 柔性石墨或聚四氟乙烯 | 纏繞式墊片或聚四氟乙烯 | |||||
| WJ61H WJ41H-25P | |||||||||
| WJ61H WJ41H-40P | |||||||||
波紋管截止閥主要外形尺寸和連接尺寸Main external and connecting dimensions
| DN | L | D | D1 | D2 | b | f | D0 | H | n-φz |
| 1.6(PN16) | |||||||||
| 15 | 130 | 95 | 65 | 46 | 14 | 2 | 100 | 236 | 4-14 |
| 20 | 150 | 105 | 75 | 56 | 16 | 2 | 100 | 242 | 4-14 |
| 25 | 160 | 115 | 85 | 65 | 16 | 3 | 125 | 286 | 4-14 |
| 32 | 180 | 140 | 100 | 76 | 18 | 3 | 125 | 295 | 4-18 |
| 40 | 200 | 150 | 110 | 84 | 18 | 3 | 150 | 330 | 4-18 |
| 50 | 230 | 165 | 125 | 99 | 20 | 3 | 150 | 350 | 4-18 |
| 65 | 290 | 185 | 145 | 118 | 20 | 3 | 200 | 400 | 4-18 |
| 80 | 310 | 200 | 160 | 132 | 20 | 3 | 200 | 430 | 8-18 |
| 100 | 350 | 220 | 180 | 156 | 22 | 3 | 250 | 465 | 8-18 |
| 125 | 400 | 250 | 210 | 184 | 22 | 3 | 250 | 505 | 8-18 |
| 150 | 480 | 285 | 240 | 211 | 24 | 3 | 300 | 613 | 8-22 |
| 200 | 600 | 340 | 295 | 266 | 24 | 3 | 420 | 714 | 12-22 |
| 250 | 730 | 405 | 355 | 319 | 26 | 3 | 500 | 810 | 12-26 |
| 300 | 850 | 460 | 410 | 370 | 28 | 4 | 670 | 910 | 12-26 |
