我們一直堅信百年大計，質量第一，我們恪守質量首位，成就精品閥門，我們以一流的品質，創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多法蘭提升式硬密封旋塞閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務，奇眾為你創造更多價值！

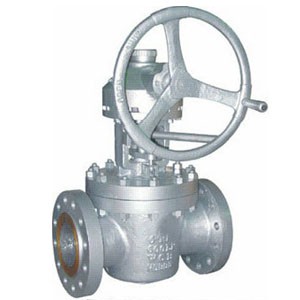

法蘭提升式硬密封旋塞閥介紹
X43H法蘭提升式硬密封旋塞閥適用于公稱壓力CLASS150LB～2500LB，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
法蘭提升式硬密封旋塞閥應用范圍
法蘭美標硬密封提升式旋塞閥適用于公稱壓力Class150～Class2500，工作溫度-29℃～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
法蘭提升式硬密封旋塞閥結構特點
1、產品結構合理、密封可靠、性能優良、造型美觀；
2、閥門的啟閉過程是在密封面脫離的狀態下進行的，不會造成密封面的磨損。
3、法蘭提升式硬密封旋塞閥雙向流動，安裝使用更方便。
4、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
法蘭提升式硬密封旋塞閥的啟閉工作原理
鋼制旋塞閥的啟閉過程：開啟閥門時，要先旋轉手輪，使塞子上升，于密封面脫離，再旋轉手柄90°，使塞子的通道和閥體的通道相通，達到開啟的目的。而旋塞閥關閉的過程是先旋轉手柄90°，使塞子的通道和閥體的通道垂直，再旋轉手輪，使塞子下降，達到密封。
法蘭提升式硬密封旋塞閥標準規范
設計制造標準：API599、API6D
結構長度標準：ASME B16.10
連接法蘭標準：ASME B16.5
壓力溫度等級：ASME B16.34
試驗檢驗標準：API598、API6D
法蘭提升式硬密封旋塞閥壓力試驗
|
公稱壓力 |
強度試驗 |
密封試驗（液） |
密封試驗（氣） |
|||
|
MPa |
Lbf/2in |
MPa |
Lbf/2in |
MPa |
Lbf/2in |
|
|
150 |
3.0 |
430 |
2.2 |
315 |
0.4-0.7 |
60-100 |
|
300 |
7.7 |
1110 |
5.7 |
815 |
||
|
600 |
15.3 |
2220 |
11.3 |
1630 |
||
|
900 |
23.0 |
3330 |
17.0 |
2445 |
||
|
1500 |
38.4 |
5560 |
28.2 |
4080 |
||
|
2500 |
64 0 |
9255 |
47.0 |
6790 |
||
法蘭提升式硬密封旋塞閥零件材料與工況
|
體蓋瓣搖桿導向套 |
閥桿 |
墊片 |
密封面 |
工作溫度（℃） |
適用介質 |
|
WCB |
F6a |
PTFE |
13Cr |
≤150℃ |
水、蒸氣、油品硝酸類、醋酸類強氧氣性介質尿素 |
|
CF8 |
304 |
||||
|
CF8M |
316 |
||||
|
CF3 |
304L |
||||
|
CF3M |
316L |
|
600Lb凸面法蘭RF |
|||||||||
|
mm |
in |
L |
D |
D1 |
D2 |
B |
N-φd |
H |
Do |
|
15 |
1/2 |
165 |
95 |
66.5 |
35 |
14.5 |
4-φ16 |
190 |
120 |
|
20 |
3/4 |
190 |
117 |
82.5 |
43 |
16 |
4-φ19 |
195 |
140 |
|
25 |
1 |
216 |
124 |
89.0 |
51 |
17.5 |
4-φ19 |
225 |
140 |
|
32 |
11/4 |
229 |
133 |
98.5 |
63 |
21 |
4-φ19 |
260 |
180 |
|
40 |
11/2 |
241 |
156 |
114.3 |
73 |
22.5 |
4-φ22.5 |
280 |
200 |
|
50 |
2 |
292 |
165 |
127.0 |
92 |
25.4 |
8-φ19 |
310 |
220 |
|
65 |
21/2 |
330 |
190 |
149.4 |
105 |
28.5 |
8-φ22.5 |
340 |
260 |
|
80 |
3 |
356 |
210 |
168.1 |
127 |
31.8 |
8-φ22.5 |
395 |
300 |
|
100 |
4 |
432 |
273 |
216.0 |
157 |
38.1 |
8-φ25.4 |
435 |
300 |
|
125 |
5 |
508 |
330 |
266.7 |
186 |
44.5 |
8-φ28.5 |
470 |
340 |
|
150 |
6 |
559 |
356 |
292.1 |
216 |
47.8 |
12-φ28.5 |
535 |
400 |
|
200 |
8 |
660 |
419 |
349.3 |
270 |
56 |
12-φ32 |
590 |
450 |
|
250 |
10 |
787 |
508 |
431.8 |
324 |
63.5 |
16-φ35 |
630 |
450 |
|
300 |
12 |
838 |
559 |
489.0 |
381 |
67 |
20-φ35 |
680 |
500 |
|
350 |
14 |
889 |
603 |
527.0 |
413 |
70 |
20-φ38 |
720 |
500 |
|
400 |
16 |
991 |
686 |
603.0 |
470 |
76.5 |
20-φ41 |
890 |
600 |
|
450 |
18 |
1092 |
743 |
654.0 |
573 |
83 |
20-φ44.5 |
1030 |
600 |
|
500 |
20 |
1194 |
813 |
723.9 |
584 |
89 |
24-φ44.5 |
1190 |
600 |
|
DN |
900Lb環槽法蘭RTJ |
||||||||
|
mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
Do |
|
15 |
1/2 |
229 |
121 |
83 |
39.7 |
30.4 |
4-φ22.4 |
190 |
120 |
|
20 |
3/4 |
229 |
130 |
89 |
44.5 |
33.4 |
4-φ22.4 |
195 |
140 |
|
25 |
1 |
254 |
149 |
102 |
50.8 |
36.5 |
4-φ25.4 |
225 |
140 |
|
32 |
11/4 |
279 |
159 |
111.3 |
60.3 |
36.5 |
4-φ25.4 |
260 |
180 |
|
40 |
11/2 |
305 |
178 |
124 |
68.3 |
40.0 |
4-φ28.4 |
280 |
200 |
|
50 |
2 |
368 |
216 |
165.0 |
95.3 |
46.0 |
8-φ25.4 |
310 |
220 |
|
65 |
21/2 |
419 |
244 |
190.5 |
108.0 |
49.0 |
8-φ28.5 |
340 |
260 |
|
80 |
3 |
381 |
241 |
190.5 |
123.8 |
46.0 |
8-φ25.4 |
395 |
300 |
|
100 |
4 |
457 |
292 |
235.0 |
149.2 |
52.4 |
8-φ32 |
435 |
300 |
|
125 |
5 |
559 |
349 |
279.4 |
181.0 |
58.7 |
8-φ35 |
470 |
340 |
|
150 |
6 |
610 |
381 |
317.5 |
211.1 |
63.6 |
12-φ32 |
535 |
400 |
|
200 |
8 |
737 |
470 |
393.7 |
269.9 |
71.4 |
12-φ38 |
590 |
450 |
|
250 |
10 |
838 |
546 |
469.9 |
323.9 |
77.8 |
16-φ38 |
630 |
450 |
|
300 |
12 |
965 |
610 |
533.4 |
381.0 |
87.2 |
20-φ38 |
680 |
500 |
|
350 |
14 |
1029 |
641 |
558.8 |
419.1 |
97.0 |
20-φ41 |
720 |
500 |
|
400 |
16 |
1130 |
705 |
616 |
419.1 |
97.0 |
20-φ44 |
890 |
600 |
|
450 |
18 |
/ |
787 |
685.8 |
466.9 |
111.6 |
20-φ50 |
1030 |
600 |
|
500 |
20 |
1321 |
857 |
749.3 |
466.9 |
116 |
20-φ54 |
1190 |
600 |
|
1500Lb環槽法蘭RTJ |
|||||||||
|
25 |
1 |
254 |
149 |
102 |
50.8 |
36.5 |
4-φ25.4 |
225 |
140 |
|
32 |
11/4 |
279 |
159 |
111.3 |
60.3 |
36.5 |
4-φ25.4 |
260 |
180 |
|
40 |
11/2 |
305 |
178 |
124 |
68.3 |
40.0 |
4-φ28.4 |
280 |
200 |
|
50 |
2 |
368 |
216 |
165.1 |
95.3 |
46.0 |
4-φ25.4 |
310 |
220 |
|
65 |
21/2 |
419 |
244 |
190.5 |
108.0 |
49.0 |
4-φ28.5 |
340 |
260 |
|
80 |
3 |
470 |
267 |
203.2 |
136.5 |
55.7 |
8-φ32 |
395 |
300 |
|
100 |
4 |
546 |
311 |
241.3 |
161.9 |
61.8 |
8-φ35 |
435 |
300 |
|
150 |
6 |
705 |
394 |
317.5 |
211.1 |
92.1 |
12-φ28 |
535 |
400 |
|
200 |
8 |
832 |
483 |
393 7 |
269.9 |
103.0 |
12-φ44.5 |
590 |
450 |
|
250 |
10 |
991 |
584 |
482.6 |
323.9 |
119.1 |
12-φ51 |
630 |
450 |
|
300 |
12 |
1130 |
673 |
571.5 |
381.0 |
138.2 |
16-φ54 |
680 |
500 |
|
350 |
14 |
/ |
749 |
635.0 |
419.1 |
149.2 |
16-φ60.5 |
720 |
500 |
|
400 |
16 |
1384 |
825.5 |
704.9 |
419.1 |
154 |
16-φ66.5 |
890 |
600 |
|
2500Lb環槽法蘭RTJ |
|||||||||
|
50 |
2 |
451 |
235 |
171.5 |
101.6 |
58.7 |
8-φ28.5 |
340 |
350 |
|
65 |
21/2 |
508 |
267 |
196.9 |
111.1 |
66.7 |
2-φ32 |
390 |
400 |
|
80 |
3 |
578 |
305 |
228.6 |
127.0 |
76.1 |
8-φ35 |
450 |
400 |
|
100 |
4 |
673 |
356 |
273.0 |
157.2 |
87.3 |
8-φ41 |
495 |
450 |
|
150 |
6 |
914 |
483 |
368.3 |
228.6 |
120.7 |
8-φ54 |
610 |
500 |
|
200 |
8 |
1022 |
552 |
438.2 |
279.4 |
141.3 |
12-φ54 |
735 |
500 |
|
250 |
10 |
1270 |
, 673 |
539.8 |
342.9 |
182.6 |
12-φ66.5 |
789 |
550 |
|
300 |
12 |
1422 |
762 |
619.3 |
371.3 |
192 |
12-φ73 |
812 |
600 |
