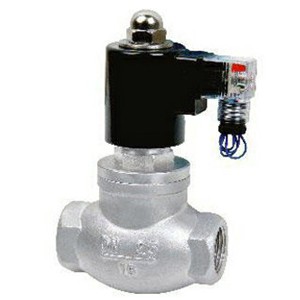

蒸汽電磁閥ZQDF(Y)介紹
ZQDF(Y)系列蒸汽電磁閥是工業過程自動化控制系統用的執行器,它在接受電控信號后能自動開啟或關閉閥門,實現對管道中流體介質的通判或流量調節控制,從而對系統中的溫度,流量,壓力等參數進行自動調節或遠程控制。ZQDF(Y)系列蒸汽電磁閥產品可廣泛用于紡織 ,印刷,化工,塑料,橡膠,制藥,食品,建材,機械,電器,表面處理等生產和科研部門以及浴室,食堂,空調等人們日常生活設施中.ZQDF系列主要用于空氣.蒸汽,煤氣等氣體介質的控制;ZQDF-Y系列電磁閥主要用于自來水,蒸餾水,冷凍鹽水,電鍍 廢液等液體介質,同時也用于粘度小于4°E的油類。
蒸汽電磁閥ZQDF(Y)性能參數
|
型號 |
ZQDF-1 |
ZQDF-2 |
ZQDF-3 |
ZQDF-1Y |
ZQDF-2Y |
ZQDF-3Y |
|
公稱壓力(Mpa) |
1.60 |
|||||
|
工作壓差(Mpa) |
DN15-50 |
0-1.6 |
||||
|
DN65-100 |
0.05-1.6 |
|||||
|
介質種類 |
煤氣、空氣等 |
飽和蒸氣 |
過熱蒸汽或高溫氣體 |
水油液體 |
熱水 |
高溫水、油 |
|
介質溫度(℃) |
≤60 |
≤180 |
≤220 |
≤60 |
≤180 |
≤220 |
|
電源電壓 |
AC220V,其余規格可作特殊訂貨(36v,380v,12v,24v) |
|||||
|
使用壽命/額定流量系數(KV) |
按JB/T352-94規定 |
|||||
|
泄漏量(m1/min) |
按JB/T352-94.F規定 |
|||||
|
功耗(AV) |
50 |
|||||
蒸汽電磁閥ZQDF(Y)外形尺寸
|
公稱通徑 DN |
內螺紋連接 |
法蘭連接 |
|||||||||
|
外形尺寸 |
內螺紋 |
外形尺寸 |
法蘭尺寸 |
||||||||
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
|
15 |
153 |
92 |
1/2 |
153 |
130 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
|
20 |
153 |
92 |
3/4 |
153 |
150 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
|
25 |
153 |
110 |
1 |
153 |
160 |
115 |
85 |
65 |
16 |
3 |
4-φ14 |
|
32 |
176 |
120 |
1 1 /4 |
176 |
180 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
|
40 |
176 |
140 |
1 1 /2 |
176 |
200 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
|
50 |
192 |
162 |
2 |
192 |
230 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
|
65 |
|
|
|
250 |
290 |
185 |
145 |
118 |
20 |
3 |
4-φ18 |
|
80 |
|
|
|
260 |
310 |
200 |
160 |
132 |
20 |
3 |
4-φ18 |
|
100 |
|
|
|
290 |
350 |
220 |
180 |
156 |
22 |
3 |
4-φ18 |
