我們一直堅信百年大計，質量第一，我們恪守質量首位，成就精品閥門，我們以一流的品質，創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多精小型氣動單座調節閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務，奇眾為你創造更多價值！

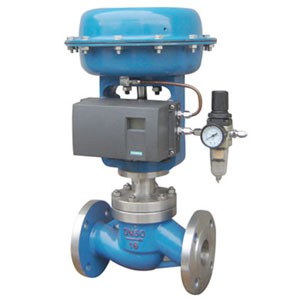

精小型氣動單座調節閥ZJHP介紹
ZJHP/M精小型氣動薄膜(單座）套簡調節閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小且閥前后壓差不大的場合。
精小型氣動單座調節閥特點
1.采用平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好。
2.套筒互換性強，拆裝方便，容易維修。
3.全金屬閥芯結構適用多種工作場合，達到IV級泄漏標準，ZXMQ型軟密封結構閥芯達到VI級泄漏標準。
4.閥體按流體力學原理設計成等截面低流阻流道，可調范圍大，固有可調比為50，額定流量系數增大30％。
5.執行機構采用多彈簧結構，高度減少30％。重量減輕30％。
6.ZJHPW型波紋管密封型調節閥，對移動的閥桿形成了完全的密封，堵絕流體外漏。
7.ZJHPJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合
精小型氣動單座調節閥主要零件材料
閥體、閥蓋：HT200、ZG230-450、ZGlCr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
膜蓋：A3
波紋膜片：丁腈橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
精小型氣動單座調節閥主要技術參數
本產品性能指標貫徹GB/T4213-92標準
公稱通徑 DN mm
20
25
32
40
50
65
80
100
125
150
200
額定流量系數Kv
直線
6.9
11
17.4
27.5
44
69
110
176
275
440
690
等百分比
6.3
10
16
25
40
63
100
160
250
400
630
額定行程 L(mm)
16
25
40
60
膜片有效面積 (cm2)
280
400
600
1000
信號范圍 (kPa)
20 ～ 100 、 40 ～ 200 、80 ～ 240
氣源壓力 (MPa)
0.14 、 0.25
固有流量特性
直線、等百分比
固有可調比
50
允許泄漏量
硬閥座不平衡型： IV 級 軟閥座： VI 級
公稱壓力 PN(MPa)
1.0 、 1.6 、 4.0 、 6.4
工作溫度 ( ℃ )
常溫型
-20 ～ 200 、 -40 ～ 250 、 -60 ～ 250
散熱型
-40 ～ 450 、 -60 ～ 450
高溫型
300 ～ 560
低溫型
-60 ～ -100 、 -100 ～ -200 、 -200 ～ -250
精小型氣動單座調節閥外形尺寸表
上海奇眾閥門訂貨須知： 我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的精小型氣動單座調節閥產品，請您根據精小型氣動單座調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界領先的閥門制造商。
公稱通徑
20
25
32
40
50
65
80
100
125
150
200
A
282
308
394
498
L
PN16 ， 40
150
160
180
200
230
290
310
350
400
480
600
PN64
230
230
260
260
300
340
380
430
500
550
650
H 1
PN16
52.5
57.5
70
75
82.5
92.5
100
110
125
142.5
170
PN40
52.5
57.5
70
75
82.5
92.5
100
117.5
135
150
187.5
PN64
65
70
77.5
85
90
102.5
107.5
125
147.5
172.5
207.5
H
標準型
PN16
429
438
474
477
502
626
662
687
836
896
987
PN40
429
438
474
477
502
626
662
695
845
896
1000
PN64
456
468
511
525
535
663
673
705
868
958
1260
散熱高溫型
570
570
610
610
630
730
810
820
960
1090
1180
