我們一直堅信百年大計，質量第一，我們恪守質量首位，成就精品閥門，我們以一流的品質，創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多氣動薄膜調節切斷閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務，奇眾為你創造更多價值！

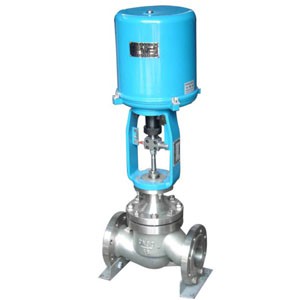

氣動薄膜調節切斷閥介紹
ZMQ型氣動薄膜調節切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。 ZMQ型氣動薄膜切斷閥有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座（二位三通）三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、64四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或Ⅵ級。流量特性為快開。 氣動薄膜調節切斷閥特點 切斷閥采用多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。
閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。
平衡型閥內件，提高了切斷閥的許用壓差。
波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。
活塞式執行機構，操作力大，使用壓差大。
氣動薄膜調節切斷閥主要零件材料 閥體、密封套筒：HT200、ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
閥芯、閥座：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太萊合金
套筒、閥塞：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太菜合金
填 料：聚四氟乙烯、柔性石墨 波紋膜片：丁腈橡膠夾增強滌綸織物
彈 簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
閥芯、閥塞（軟質件）：增強聚四氟乙烯
波紋管：1Cr18Ni9Ti
氣動薄膜調節切斷閥主要性能技術參數
| 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 額定流量系數kv | 套筒 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | ||
| 單座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |
| 三通 | |||||||||||||
| 額定行程(mm) | 8 | 12 | 20 | 25 | 40 | 50 | |||||||
| 允許泄漏量 | 硬密封（L/H） | 套筒5×10-5閥額定容量 單座、三通1.2×10-7×閥的額定容量 | |||||||||||
| 軟密封（ml/min） | 無 | ||||||||||||
| 介質溫度℃ | -200～+200、-40～+450 | ||||||||||||
| 膜片有效面積（cm2）（薄膜式切斷閥） | 100 | 200 | 400 | 600 | 1000 | ||||||||
| 公稱壓力PN(Mpa) | 1.6 4.0 6.4 | ||||||||||||
| 允許壓差（Mpa） | 單座 | 6.4 | 6.4 | 3.8 | 2.5 | 2.9 | 1.8 | 2.0 | 1.3 | 0.83 | 0.8 | 0.55 | 0.52 |
| 套筒 | 6.4 | ||||||||||||
| 信號壓力Kpa | 200（薄膜片） | ||||||||||||
| 閥體 | Ht200 ZG230-450\ZG1Cr18Ni9Ti | ||||||||||||
| 閥塞套筒 | 1Cr18Ni9Ti Cr18Ni12Mo2Ti | ||||||||||||
| 閥芯、閥座 | 1Cr18Ni9Ti Cr18Ni12Mo2Ti | ||||||||||||
| 填 料 | 聚四乙烯 柔性石墨 | ||||||||||||
| 可配附件 | 空氣過濾減壓器、電磁閥、閥位回訊器等 | ||||||||||||
氣動薄膜調節切斷閥外形尺寸表
| 公稱通徑(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 額定流量系數 | 5 | 8 | 12 | 17 | 29 | 43 | 70 | 110 | 165 | 275 | 440 | 690 | |
| A(mm) | 194 | 230 | 306 | 394 | 496 | ||||||||
| L(mm) | PN16 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| PN64 | 230 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | ||||
| D(mm) | PN16 | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
| PN64 | 105 | 130 | 140 | 155 | 170 | 180 | 205 | 215 | 250 | 295 | 345 | 415 | |
| H2(mm) | 325 | 346 | 360 | 369 | 477 | 517 | 540 | 742 | 822 | 877 | |||
上海奇眾閥門訂貨須知： 我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的氣動薄膜調節切斷閥產品，請您根據氣動薄膜調節切斷閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界領先的閥門制造商。
