我們一直堅信百年大計，質量第一，我們恪守質量首位，成就精品閥門，我們以一流的品質，創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多微阻緩閉蝶式止回閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務，奇眾為你創造更多價值！

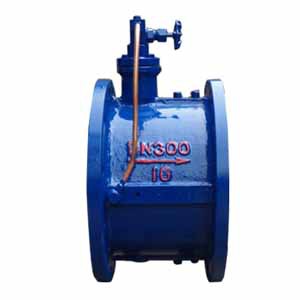

微阻緩閉蝶式止回閥說明：微阻緩閉蝶式止回閥主要用于凈水、源水、污水、海水等介質的供、排水管道上，安裝在水泵出品處，用以截斷介質的回流消除原子能壞性的水錘，保護和道、水泵的安全運行。其主要特點：1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。2、緩閉系統性能優良，不受管道中介質的影響，閥 瓣 先速關后緩閉，可防止破環性水錘。3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。4、橡膠緩沖，啟閉平穩，無震動，無噪音。5、比老式止回閥流阻小，有明顯的節能效果。
微阻緩閉蝶式止回閥性能規范
型 號
HH47X-10 HH48X-10 HH49X-10
HH47X-16 HH48X-16 HH49X-16
公稱壓力
PN1.0MPa
PN1.6MPa
公稱通徑
DN50～800mm
DN50～800mm
密封試驗壓力
1.1MPa
1.76MPa
殼體試驗壓力
1.5MPa
2.4MPa
主要零件材料
閥 體
灰鑄鐵或球墨鑄鐵
灰鑄鐵或球墨鑄鐵
閥 瓣
鋁青銅
鋁青銅
閥 桿
不銹鋼
不銹鋼
彈 簧
不銹鋼
不銹鋼
閥座密封面
橡膠
橡膠
微阻緩閉蝶式止回閥主要外形尺寸
| 公稱通徑DN | 尺寸(mm) | ||||||||
| mm | in | D | D1 | D2 | H | H1 | L | Z-фd | 螺栓 |
| 150 | 6 | 280 | 240 | 210 | 228 | 172 | 210 | 8-ф23 | 8-M20 |
| 200 | 8 | 335 | 295 | 265 | 270 | 210 | 230 | 8-ф23 | 8-M20 |
| 250 | 10 | 390 | 350 | 320 | 305 | 240 | 250 | 12-ф23 | 12-M20 |
| 300 | 12 | 440 | 400 | 368 | 367 | 264 | 270 | 12-ф23 | 12-M20 |
| 350 | 14 | 500 | 460 | 428 | 422 | 294 | 290 | 16-ф23 | 16-M20 |
| 400 | 16 | 565 | 515 | 482 | 462 | 324 | 310 | 16-ф23 | 16-M22 |
| 450 | 18 | 615 | 565 | 532 | 497 | 351 | 330 | 20-ф25 | 20-M22 |
| 500 | 20 | 670 | 620 | 585 | 532 | 379 | 350 | 20-ф25 | 20-M22 |
| 600 | 24 | 780 | 725 | 685 | 607 | 434 | 390 | 20-ф30 | 20-M27 |
| 700 | 28 | 895 | 840 | 800 | 702 | 491 | 430 | 24-ф30 | 24-M27 |
| 800 | 32 | 1010 | 950 | 905 | 792 | 549 | 470 | 24-ф34 | 24-M30 |
