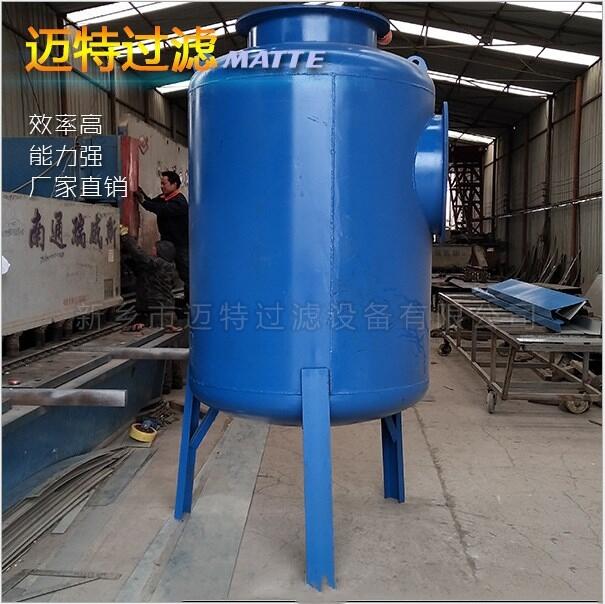

管道氣體干燥汽水分離器DN500大口徑氣體過濾設備旋風式擋板式

汽水分離器又名氣水分離器、氣液分離器、油氣分離器，主要用于壓縮空氣、蒸汽、甲烷等介質的除水除油，根據結構不同可分為擋板式或稱離心式、擋板式、吸附型、高精密型等。旋風式汽水分離器的工作原理：大量含水的蒸汽進入汽水分離器，并在其中以離心向下傾斜式運動；夾帶的水份由于速度降低而被分離出來；被分離的液體流經疏水閥排出，干燥清潔的蒸汽從分離器出口排出。

1、旋風式汽水分離器安全信息
1.1、裝置要正確安裝，并要有資質的操作工按照操作指南進行調試和維護，才能使其安全運行。要正
確使用工具和安全措施。在安裝管道和設備時，要遵守安裝和安全指南。
1.2、隔離：安裝維修時不關閉隔離閥將對系統的部件造成損害，對人體造成傷害，危險還包括：關閉
了保護裝置和和通氣道或者報警系統。確保隔離閥關閉，避免系統的沖擊。
1.3、壓力：維護修理前要考慮到管道中是否有介質，在對產品進行維修前確保壓力介質已被隔離并且
安全氣道已通向大氣，這通過安裝排空閥便容易解決。即使壓力表指示為零也不要認為系統以排
空。
1.4、溫度：關閉隔離閥后要有一段時間使操作部位溫度接近常溫，避免***。保護外套是必須的。
1.5、處置：產品可再循環。處理得當不會引起生態問題。

性能特點：

1、本產品介質通過性強、阻力小、除水效果良好。

2、除水效率高，在氣體速度降到13.8m/s以下時，可除去99%以上的液態水。

3、體積小、重量輕，減輕管道負重。

4、安裝方便，管道法蘭式連接、可懸掛安裝同時可以安裝吊環。

5、免維護、可靠性好，壽命長，可使用20年。

6、按GB150壓力容器標準制造，安全可靠。

7、可選配：自動排水器或手動排水器；液位計等。

8、材料：碳鋼和不銹鋼。

9、使用溫度：≤80℃。（高溫情況下，需特殊要求）

結構示意圖：

選型參數及外形尺寸：

型號	口徑	外形尺寸mm				最大處理量m3/min	放水裝置	重量Kg	建議處理量
型號	口徑	E	F	G	H	最大處理量m3/min	放水裝置	重量Kg	建議處理量
MQF-25	DN25	300	400	133	285	6	自動放水閥	12	0.5
MQF-32	DN32	490	600	133	285	18	自動放水閥	17	0.7
MQF-50	DN50	685	800	159	360	18	自動放水閥	19	1
MQF-65	DN65	735	850	159	360	25	自動放水閥	35	2
MQF-80	DN80	725	900	219	420	42	自動放水閥	59	4.5
MQF-100	DN100	730	920	273	480	60	自動放水閥	102	7
MQF-125	DN125	705	950	325	585	80	自動放水閥	108	10
MQF-150	DN150	790	1050	426	650	120	自動放水閥	148	15
MQF-200	DN200	910	1200	426	650	150	自動放水閥	165	26
MQF-250	DN250	900	1250	478	680	200	自動放水閥	202	41
MQF-300	DN300	880	1300	612	830	400	自動放水閥	251	59
MQF-350	DN350	1050	1600	710	950	600	自動放水閥	387	80
MQF-400	DN400	1320	1910	820	1090	650		420	104
MQF-450	DN450	1550	2200	920	1320	720		450	132
MQF-500	DN500	1800	2500	1020	1420	950		580	163
MQF-600	DN600	1850	2700	1220	1420	1350		780	220
MQF-700	DN700	2150/1200	3000	1220	1520	1850		1000	300
MQF-800	DN800	2500/1300	3400	1220	1620	2500		1400	420
MQF-900	DN900	2800/1450	3800	1420	1720	3050		1600	500
MQF-1000	DN1000	3050/1600	4100	1420	1820	4000		1800	600

選型注意事項：

您在選擇汽水分離器的時候，請考慮以下幾個參數

1、考慮處理流量，選擇合適的口徑。

2、考慮過濾介質的化學性質，是否含腐蝕性等，選擇汽水分離器的材質。

3、考慮過濾介質的溫度，選擇合適的放水閥或高溫疏水閥。

4、提供管道的壓力，正壓或負壓，負壓情況下自動放水閥不起作用。選型時要特別注明。

單位：新鄉市邁特過濾設備有限公司
聯系人：李經理
手機：15194636681（微信同號）
座機：0373-2677130
傳真：0373-3835279
QQ：122127085
郵箱：122127085@qq.com
地址：河南省新鄉市牧野區北環工業區
