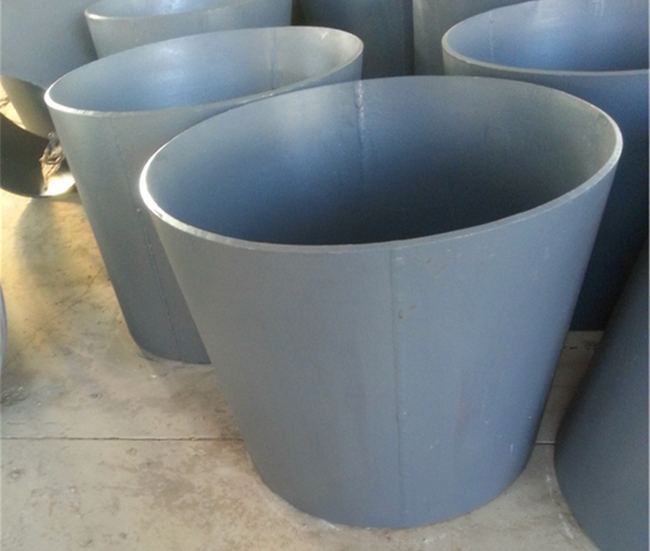

同心異徑管

同心異徑管是，它的連接形式就是直接將異徑管與鋼管對焊，同心異徑管的主要制造標準一般是GB/T12459、GB/T13401、ASME B16.9、SH3408、SH3409、HG/T21635、HG/T21631、SY/T0510。與同心異徑管對應的還有偏心異徑管，材料有碳鋼，合金鋼和不銹鋼。

中文名：同心異徑管

外文名 ：Reducer Concentric

制    作：鋼制熱壓成型或者鍛打成型

分    類：推制、壓制、鍛制、鑄造

同心異徑管分類

以材質劃分

碳鋼: ASTM/ASME A234 WPB、WPC

合金: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP911、15Mo3 15CrMoV、 35CrMoV

不銹鋼:ASTM/ASME A403 WP 304-304L-304H-304LN-304N

ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti

ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H

低溫鋼:ASTM/ASME A402 WPL3-WPL 6

高性能鋼: ASTM/ASME A860 WPHY 42-46-52-60-65-70

鑄鋼，合金鋼，不銹鋼，銅，鋁合金，塑料，氬硌瀝，PVC，PPR、RFPP(增強聚丙烯)等。

以制造標準劃分

分為國標、電標、船標、化標、水標、美標 、德標、日標、俄標等。

以曲率半徑劃分

分為長半徑彎頭和短半徑彎頭。長半徑彎頭指它的曲率半徑等于1.5倍的管子的外徑，即R=1.5D；短半徑彎頭指它的曲率半徑等于管子外徑，即R=1.0D。（D為彎頭直徑，R為曲率半徑）。 5.若按壓力等級來分：大約有十七種，和美國的管子標準是相同的，有：Sch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、Sch80s、XS;Sch80、SCH100、Sch120、Sch140、Sch160、XXS;其中最常用的是STD和XS兩種。

標準體系

國際上管法蘭標準主要有兩個體系，即以德國DIN（包括原蘇聯）為代表的歐洲管法蘭體系和以美國ANSI管法蘭為代表的美洲管法蘭體系。除此之外，還有日本JIS管法蘭，但在石油化工裝置中一般僅用于公用工程，而且在國際上影響較小�，F將各國管法蘭簡介于下：

1，以德國及原蘇聯為代表的歐洲體系管法蘭

2，美洲體系管法蘭標準，以ANSI B16.5和ANSI B 16.47為代表

3，英國和法國管法蘭標準，兩國各有兩套管法蘭標準。

綜上所述，國際上通用的管法蘭標準可概括為兩個不同的，且不能互換的管法蘭體系：一個以德國為代表的歐洲管法蘭體系；另一個是以美國為代表的美洲管法蘭體系。

IOS7005-1是國際標準化組織于1992年頒布的一項標準，該標準實際上是把美國和德國兩套系列的管法蘭合并而成的管法蘭標準。
