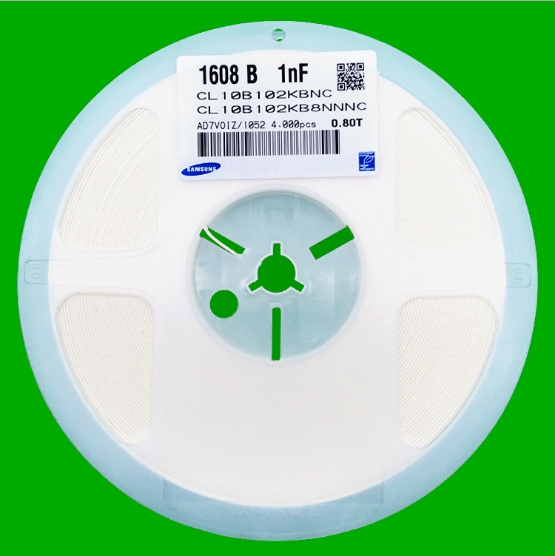

電容型號：0603

電容容量：0.1pF~100uF

電容耐壓：6.3V~3KV

電容偏差：J=±5%  K=±10%  M=±20%

電容材質:NPO(COG) X7R X5R Y5V Z5U

產品規格：長（L）1.60mm*寬（W）0.80mm

產品高度：T=0.80mm

生產廠家：東莞市偉圣電子有限公司

工作溫度范圍：-55℃~+125℃

使用壽命：2000H

損失角正切：Max-2.5%

損失角正切測定頻率：Nom-1KHZ

損失角正切測定電壓：Nom-1.0±0.2Vrms

貼片電容的容量換算：

  貼片電容單位換算并不是很復雜，主要有皮法、納法、微法等，換算公式如下：

                   1uf=1000nf=1000000pf

  在習慣上我們一般擁三位數字去表示容值，如104=10*10000=100000pf=100nf=0.1u

  1F(法拉)=1000mF(毫法)，1mF(毫法)=1000uF(微法)，1uF(微法)=1000nF(納法)，1nF(納法)=1000pF(皮法)。

  單位省略表示為pF，例如：

  101(pF)=10*10^1=100pF=0.1nF；

  102(pF)=10*10^2=1000pF=1NF=0.001uF；

  103(pF)=10*10^3=10000pF=10NF=0.01uF；

  104(pF)=10*10^4=100000pF=100NF=0.1uF；

  105(pF)=10*10^5=1000000pF=1uF；

  106(pF)=10*10^6=10uF；

  107(pF)=10*10^7=100UF。

貼片電容其主要作用是為了清除由芯片自身產生的各種高頻信號對其他芯片的串擾，從而讓各個芯片模塊能夠不承受干擾而正常工作。在高頻電子的振蕩線路中，貼片式電容與晶體振蕩器等元件一起組成振蕩電路，給各種電路提供所需的時鐘頻率。

貼片式電容有著貼片式陶瓷電容、貼片式鉭電容、貼片式鋁電解電容。貼片式陶瓷電容無極性，容量也很�。�PF級），一般可以耐很高的溫度和電壓，常用于高頻濾波。陶瓷電容看起來有點像貼片電阻（因此有時候我們也稱之為“貼片電容”），但貼片電容上沒有印有代表容量大小的數字。

貼片式鉭電容的特點是壽命長、耐高溫、準確度高、濾高頻改波性能極好，不過容量較小、價格也比鋁電容貴，而且耐電壓及電流能力相對較弱。它被應用于小容量的低頻濾波電路中。 

貼片鉭電容與陶瓷電容相比，其表面均有電容容量和耐壓標識，其表面顏色通常有黃色和黑色兩種。譬如100-16即表示容量100μF，耐壓16V。

貼片式鋁電解電容擁有比貼片式鉭電容更大的容量，其多見于顯卡上，容量在300μF~1500μF之間，其主要是滿足電流低頻的濾波和穩壓作用。

1、測試條件對測量結果的影響

首先考慮測量條件的問題，對于不同容值的貼片電容會采用不同的測試條件來測量容值，主要在測試電壓的設定和測試頻率的設定上有區別，下表所示為不同容值的量測條件:

電容

AC 電壓

頻率

容量>10μF

1.0± 0.2Vrms

120Hz

1000pF<容量≦10μF

1.0± 0.2Vrms

1kHz

容量≦ 1000pF

1.0± 0.2Vrms

1MHz

2、測量儀器的差異對測量結果的影響.

大容量的電容（通常指1UF以上）測量時更容易出現容值偏低的現象，造成這種現象的主要原因是施加在電容兩端的實際電壓不能達到測試條件所需求的電壓，這是因為加在電容兩端的測試電壓由于儀器內部阻抗分壓的原因與實際顯示的設定電壓不一致。為了使測量結果誤差降到最低,我們建議將儀器調校并盡量把儀器的設定電壓跟實際加在電容兩端所測的電壓盡量調整,使實際于待測電容上輸的出電壓一致。

注意： 上表中所示的電壓是指實際加在測試電容兩端的有效電壓（理想電壓）。

由于測試儀器的原因，加在電容兩端實際的輸出電壓與設定的測量電壓(理想電壓）實際上可能會有所出入。

3、影響高容量電容容值測量偏低的因素

（1） 測試儀器內部的阻抗之大小影響.

由于不同的測試儀器之間的內部阻抗都不同，造成儀器將總電壓分壓而使加在測試電容兩端的實際電壓變小。在實際的測試過程中，我們有必要先使用萬用表等工具測試夾具兩端的實際電壓，以確定加在測試貼片電容兩端的輸出電壓。
