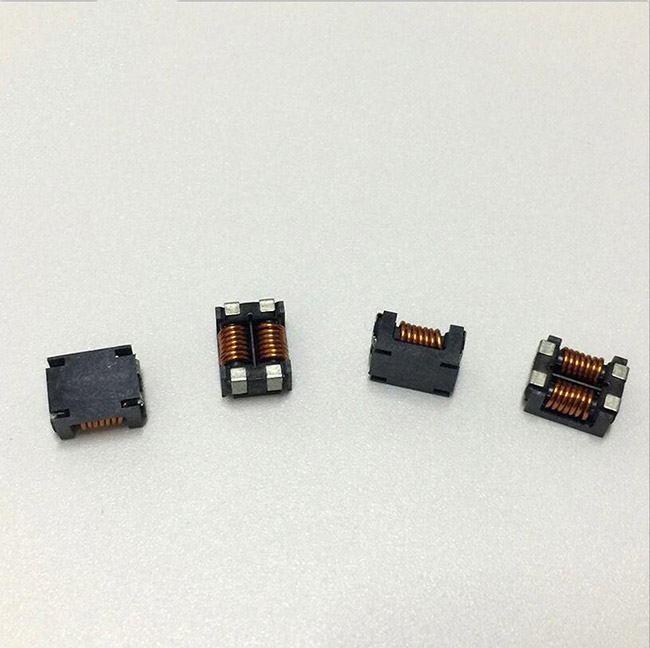

ACM7060-701-2PL-TL01貼片共模電感，東莞市偉圣電子科技有限公司，是一家專業的貼片功率電感生產廠家，歡迎來電質詢。

貼片共模電感的 特征.
測試溫度氛圍 : +20°C typ.
使用溫度范圍 : -40°C ~+125°C
儲存溫度氛圍 : TMP0~25°C，RH75%
貼片共模電感的可靠性試驗方法
電氣
測試項目
溫度特性
負荷試驗
標準
試驗方法
測試應完成后，樣品已經穩定下來，在環
境溫度為-40至+125 ° C ，此時產品的L（Δ
L）值與原來的L值的比值，適用于在一個
正常的溫度和濕度正常應為ΔL/L 20°C ≤ ±
1
ΔL/L 20°C ≤ ±10%
產品不得有任何損害，
如煙霧或火花
2
1.2倍額定電流，時間為5分鐘
6.2環境特性
NO.
試驗方法
測試項目
標準
溫度分布的回流焊
前熱： 150-180°C，時120sec
峰值溫度： 250±5°C，時5sec
保持溫度： 230±5°C，時30 ± 5sec
不得有任
回流焊接   何損害或
問題
1
N123O
2
背繞式
焊接面浸入助焊劑，然后浸入可焊性焊接面積達90%以上
235±5℃錫爐中5秒
低溫儲存  ΔL/L0 ≤ ±10% ，不應有  樣品應留待96 ± 4小時，溫度-40 ± 3°c，恢復在正
任何機械損傷
常溫度范圍1小時后完成測試。
3
高溫儲存  ΔL/L0 ≤ ±10% ，不應有  樣品應留待96±4小時，溫度125 ± 3°c. 恢復正常溫
4
任何機械損傷。
度范圍1小時后進行測試。
樣品應留待96 ± 4小時，溫度60 ± 2 ℃：和濕度（
RH ） 90 -9 5％�；謴驮谡�常溫度范圍1小時后進
行測試。
5恒定濕熱  ΔL/L0 ≤ ±10% ，不應有
6任何機械損傷。
1、無可見機械損傷.
在-25℃——+85℃之間各保持15min，轉運時間≤
溫度循環  2、感值變化小于10%。3 1min,循環次數5次，恢復時間：24h內測試完（恢復
、電阻值變化小于5%
時間最少4h)
樣品應焊接到印刷電路板
ΔL/L0 ≤ ±10%不應有任  當振動具有振幅和一點五毫米
何機械損傷
7振動頻率從10-55Hz / 1分鐘，反復應適用于3個方向（的
X ， Y ， Z ）的為2個小時,共6小時
7. 包裝帶尺寸：包裝盤尺寸
