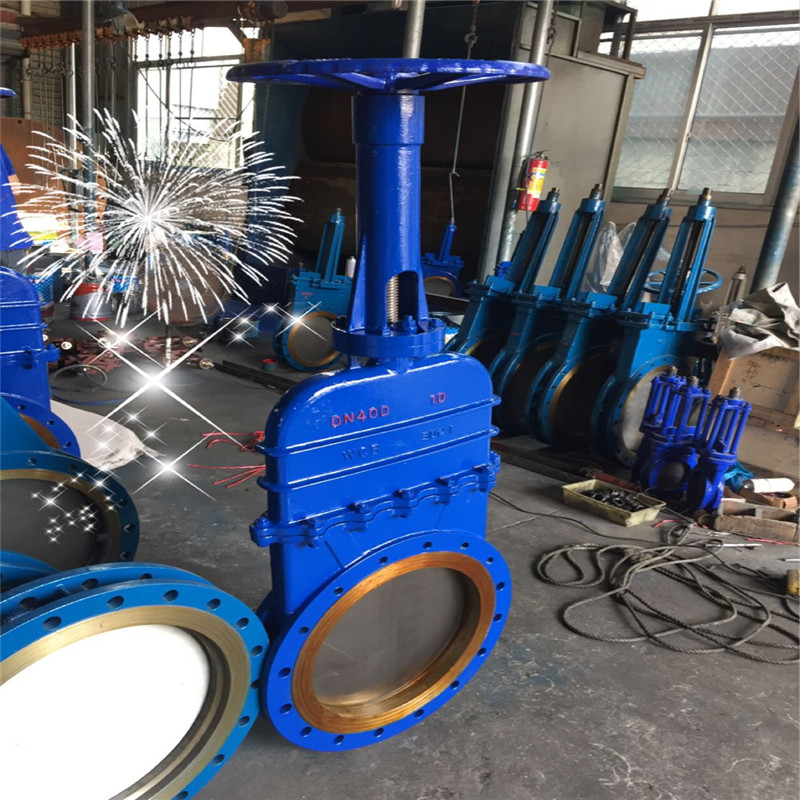

PFZ73H/F/X手動刀型閘閥，暗桿板刀型閘閥型號選型：
附加代號：P表示刀型；
閥門代號Z表示閘閥；
連接代號7表示對夾式;
結構形式代號：3表示單閘板；
密封面材質代號：H表示不銹鋼、W表示直接加工、X表示橡膠、Y表示硬質合金;
閥體壓力代號：10表示壓力十公斤;
閥體材質代號：C表示鑄鋼、P表示不銹鋼
PZ73手動刀型閘閥相關型號：
PZ73H-10C、PZ73H-16C、PZ73W-10P、PZ73W-16P、PZ73X-10C、PZ73X-16C、PZ73Y-10P、PZ73Y-16P
PFZ73H/F/X手動刀型閘閥，暗桿板刀型閘閥用途范圍：
適用介質：紙漿、污水、煤漿、灰、渣水混和物；
壓力等級：PN1.0-1.6Mpa；
適用溫度：橡≤100℃Y/H≤425℃。
主要零部件材料：
|
閥體、上蓋 |
碳鋼、不銹鋼 |
|
閥板 |
不銹鋼 |
|
閥桿 |
不銹鋼 |
|
密封圈 |
橡膠、四氟、不銹鋼、硬質合金 |
PFZ73H/F/X手動刀型閘閥，暗桿板刀型閘閥主要性能規范：
|
公稱壓力 |
PN |
|
殼體試驗 |
1.5 Mpa |
|
密封試驗 |
1.1 Mpa |
|
工作溫度 |
橡膠≤80℃四氟密封≤180℃硬密封≤425℃ |
|
適用介質 |
糖漿、紙漿、污水、煤漿、灰、渣水混合物 |
電液動特點
◎機、電、液、儀一體化，實現現場控制，集中監控或自動控制。
◎無級調力，運行平穩，沖擊力小，適用于較高壓力場合。
◎節能，液壓傳動效率高達80%
◎閥門整體結構緊湊，體積小，無需液壓泵站。
◎可控制任意閥位并可鎖定。
PFZ73H/F/X手動刀型閘閥，暗桿板刀型閘閥主要外形尺寸：單位：mm
|
MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
W（Kg） |
|
1.0 |
50 |
43 |
160 |
125 |
100 |
285 |
4-M16 |
180 |
8 |
|
65 |
46 |
180 |
145 |
120 |
298 |
4-M16 |
180 |
10 |
|
|
80 |
46 |
195 |
160 |
135 |
315 |
4-M16 |
220 |
12 |
|
|
100 |
52 |
215 |
180 |
155 |
365 |
8-M16 |
220 |
14 |
|
|
125 |
56 |
245 |
210 |
185 |
400 |
8-M16 |
230 |
22 |
|
|
150 |
56 |
280 |
240 |
210 |
475 |
8-M20 |
280 |
29 |
|
|
200 |
60 |
335 |
295 |
265 |
540 |
8-M20 |
360 |
38 |
|
|
250 |
68 |
390 |
350 |
320 |
630 |
12-M20 |
360 |
66 |
|
|
300 |
78 |
440 |
400 |
368 |
780 |
12-M20 |
400 |
100 |
|
|
350 |
78 |
500 |
460 |
428 |
885 |
16-M20 |
400 |
119 |
|
|
400 |
102 |
565 |
515 |
482 |
990 |
16-M22 |
400 |
195 |
|
|
450 |
114 |
615 |
565 |
532 |
1100 |
20-M22 |
530 |
285 |
|
|
500 |
127 |
670 |
620 |
585 |
1200 |
20-M22 |
530 |
389 |
關鍵字：PFZ73H/F/X手動刀型閘閥，暗桿板刀型閘閥，耐磨刀型閘閥，不銹鋼刀閘閥
