概述：

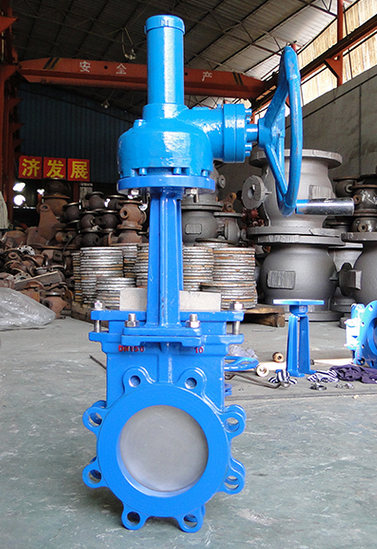

PZ573H/Y傘齒輪對夾式刀型閘閥，不銹鋼刀閘閥，耐高溫刀閘閥廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛放慢的環境條件下。
PZ573H/Y傘齒輪對夾式刀型閘閥，不銹鋼刀閘閥，耐高溫刀閘閥主要零部件材質
|
閥體、上蓋 |
碳鋼、不銹鋼 |
|
閘板 |
不銹鋼 |
|
閥桿 |
不銹鋼 |
|
密封圈 |
橡膠、四氟、不銹鋼、硬質合金 |
主要性能規范
|
公稱壓力 |
PN |
|
殼體試驗 |
15XPN |
|
密封試驗 |
11XPN |
|
工作溫度 |
橡膠≤ 80℃四氟密封≤180℃硬密封≤425℃ |
|
運用介質 |
紙漿、污水、煤氣等 |
PZ573H/Y傘齒輪對夾式刀型閘閥，不銹鋼刀閘閥，耐高溫刀閘閥主要外形及連接尺寸
|
公稱壓力PN（MPa） |
公稱通徑DN（mm） |
L |
D |
D1 |
D2 |
H |
N-M |
Do |
|
1.0 |
150 |
70 |
280 |
240 |
210 |
475 |
8-M20 |
280 |
|
200 |
80 |
335 |
295 |
265 |
540 |
8-M20 |
360 |
|
|
250 |
85 |
390 |
350 |
320 |
630 |
12-M20 |
360 |
|
|
300 |
100 |
440 |
400 |
368 |
780 |
12-M20 |
400 |
|
|
350 |
100 |
500 |
460 |
428 |
885 |
16-M20 |
400 |
|
|
400 |
110 |
565 |
515 |
482 |
990 |
16-M22 |
400 |
|
|
450 |
120 |
615 |
565 |
532 |
1100 |
20-M22 |
530 |
|
|
500 |
130 |
670 |
620 |
585 |
1200 |
20-M22 |
530 |
|
|
600 |
140 |
780 |
725 |
685 |
1450 |
20-M27 |
600 |
|
|
700 |
165 |
895 |
840 |
800 |
1700 |
24-M27 |
600 |
|
|
800 |
190 |
1010 |
950 |
905 |
2000 |
24-M30 |
680 |
