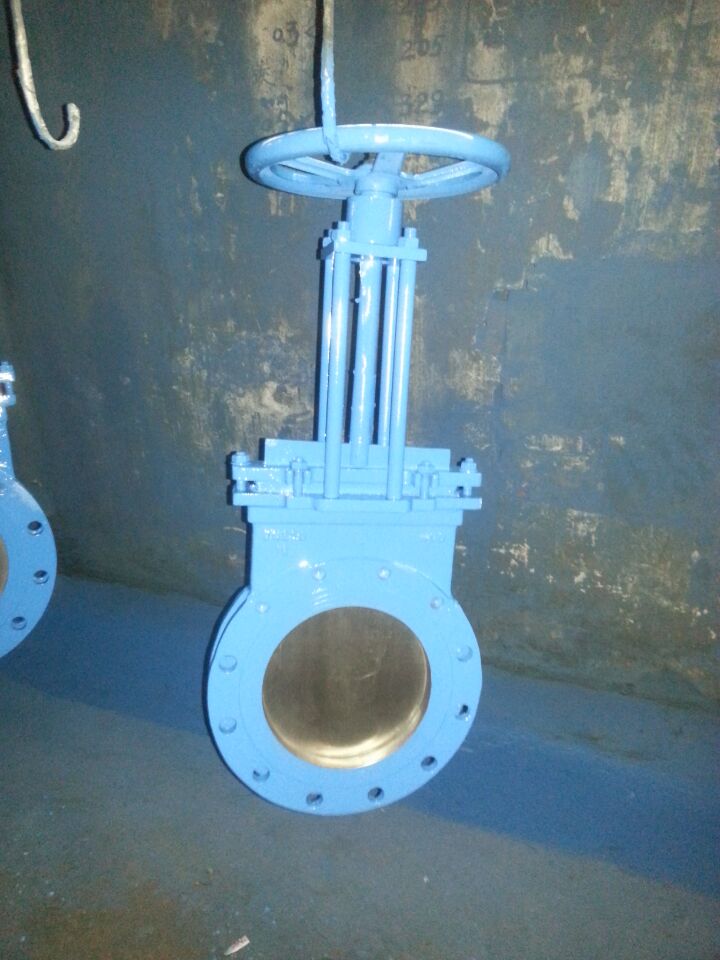

對夾刀形排渣閥PZ73H/W/X，手動耐磨排渣閥產品概述

因采用刀型閘板，具有良好的剪切作用，最適宜于漿料、粉粒料、纖維等難以控制的流體，廣泛應用于造紙、石化、礦山、排水、食品等行業。具有多種閥座可供選擇，并且可依據現場控制需求，配備電動或氣動執行器，實現閥門的自動化操作。材質：鑄鐵、碳鋼、不銹鋼尺寸范圍：DN50～DN600 最大壓力：1.0MPa

對夾刀形排渣閥PZ73H/W/X，手動耐磨排渣閥主要性能規范

公稱壓力 1.0 1.6 (mpa)

殼體試驗 1.5 2.4 (mpa)

密封試驗 1.1 1.8(mpa)

工作溫度 ≤900℃

適用介質紙漿、污水、煤漿、灰、渣水混合物對夾式刀形閘閥

主要零部件材質

體、蓋閘板閥桿密封面不銹鋼、碳鋼、灰鑄鐵碳鋼、不銹鋼橡膠、四氟、硬質合金

對夾刀形排渣閥PZ73H/W/X，手動耐磨排渣閥產品使用中注意事項及其特點:

刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，刀型閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板刀型閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密面的密封,這就是自密封.大部分刀型閘閥。

對夾刀形排渣閥PZ73H/W/X，手動耐磨排渣閥主要性能規范：

公稱壓力（MPa)	殼體試驗（MPa)	密封試驗（MPa)	工作溫度	適用介質
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤425℃	紙漿、污水、煤漿、灰、渣水混和物

主要零部件材質：

體、蓋	閘閥	閥桿	密封面
不銹鋼、碳鋼、灰鑄鐵	碳鋼、不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

對夾刀形排渣閥PZ73H/F/X，手動耐磨排渣閥主要外形及連接尺寸(mm)：PZ673H、PZ673X、PZ673Y、PZ643H、PZ643F、PZ643X

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6 MPa	50	48	90	110	335	4-M12	1.0 MPa	50	48	100	125	335	4-M16
	65	48	110	130	363	4-M12		65	48	120	145	363	4-M16
	80	51	125	150	395	4-M16		80	51	135	160	395	4-M16
	100	51	145	170	465	4-M16		100	51	155	180	465	8-M16
	125	57	175	200	530	8-M16		125	57	185	210	530	8-M16
	150	57	200	225	630	8-M16		150	57	210	240	630	8-M20
	200	70	255	280	750	8-M16		200	70	265	295	750	8-M20
	250	70	310	335	900	12-M16		250	70	320	350	900	12-M20
	300	76	362	395	1120	12-M20		300	76	368	400	1120	12-M20
	350	76	412	445	1260	12-M20		350	76	428	460	1260	16-M20
