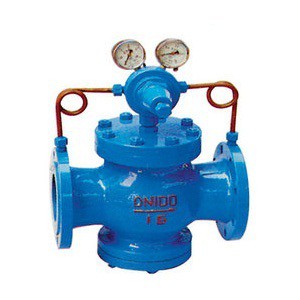

公稱壓力（MPa）	1.6	2.5
殼體試驗壓力（MPa）	2.4	3.75
密封試驗壓力（MPa）	1.6	2.5
最高進口壓力（MPa）	1.6	2.5
出口壓力范圍（MPa）	0.1-1.0	0.1-1.6
壓力特性偏差（MPa）	GB12246-1989
流量特性偏差（MPa）	GB12246-1989
最小壓差（MPa）	0.15	0.15
滲漏量	X/F(聚四氟乙烷):0 Y(硬密封)　 GB12245-1989

零件名稱	零件材料
閥體、閥蓋、底蓋	WCB/304
閥座、閥盤	2Cr13/304
缸套	304/25(鍍硬鉻)
活塞	2Cr13/銅合金
活塞環	合金鑄鐵
導閥座、導閥桿	2Cr13/304
膜片	1Cr18Ni9Ti
主閥、導閥彈簧	50CrVA
調節彈簧	60Si2Mn
密封墊(X/F型號)	橡膠/聚四氟乙烷
導閥體、導閥蓋	25/304

DN	15	20	25	32	40	50	65	80	100	125	150
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140

公稱通徑	外形尺寸			連接尺寸
DN	L	H	H1	1.6MPa			2.5MPa			4.0MPa			6.4MPa
				D	D1	Z-d	D	D1	Z-d	D	D1	Z-d	D	D1	Z-d
15	140	285	85	95	65	4-12	95	65	4-14	95	65	4-14	105	75	4-14
20	160	285	85	105	75	4-12	105	75	4-14	105	75	4-14	125	90	4-18
25	180	290	100	115	85	4-12	115	85	4-14	115	85	4-14	135	100	4-18
32	200	290	105	140	100	4-18	135	100	4-18	135	100	4-18	150	110	4-23
40	220	310	110	150	110	4-18	145	110	4-18	145	110	4-18	165	125	4-23
50	250	310	110	165	125	4-18	160	125	4-18	160	125	4-18	175	135	4-23
65	280	310	115	185	145	4-18	180	145	8-18	180	145	8-18	200	160	8-23
80	310	340	155	200	160	8-18	195	160	8-18	195	160	8-18	210	170	8-23
100	350	340	155	220	180	8-18	235	190	8-23	230	190	8-23	250	200	8-25
125	400	375	190	250	210	8-18	270	220	8-25	270	220	8-25	295	240	8-30
150	450	375	200	285	240	8-23	300	250	8-25	300	250	8-25	340	280	8-34
200	550	475	225	340	295	12-23	360	310	12-25	375	320	12-30	405	345	12-34
250	650	535	290	405	355	12-25	425	370	12-30	445	385	12-34	470	400	12-41
300	800	595	320	460	410	12-25	485	430	16-30	510	450	16-34	530	460	16-41
350	900	650	355	520	460	16-25	550	490	16-34	570	510	16-34	595	525	16-41
400	1000	700	395	580	525	16-30	610	550	16-34	655	585	16-41	670	585	16-48

大口徑高壓球閥|高壓球閥


本發明公開了一種連接兩個化工容器的過渡閥門，其包括緩存容器、過渡閥門以及承接容器，過渡閥門設置在緩存容器和承接容器之間，過渡閥門包括上部閥體和下部閥體，其中，上部閥體和緩存容器的出料口連接，下部閥體和承接容器的進料口連接；上部閥體包括壓緊板，壓緊板的上端固定有環形臺，環形臺與上閥座固定連接，上閥座中心設置有通孔，通孔內設置有上半球形座，上半球形座的外側為球面，上半球形座的下端為平面，且上半球形座下側設置有凹陷部；下部閥體基座，基座上部固定有升降機構，升降機構的上端固定有下閥座，下閥座內轉動設置有下半球形座，下閥座的下端設置有連接管，連接管的外側連接有伸縮過渡管。
