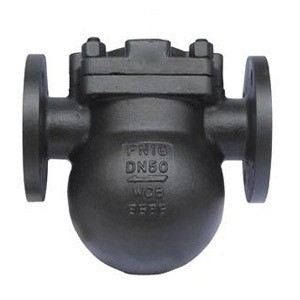

杠桿蒸汽疏水閥|FT44H杠桿浮球式蒸汽疏水閥



型號	公稱通徑	L	H	H1	S ?	A×C
16 FT44H 25 40 杠桿浮球式	15	150	153	75	105	95×95
	20	150	153	75	105	95×95
	25	160	153	75	105	95×95
	32	270	240	85	150	147×147
	40	270	240	85	150	147×147
	50	270	240	85	150	147×147
	65	270	240	85	150	210×210
	80	350	300	90	210	210×210
	100	350	300	90	210	210×210

杠桿蒸汽疏水閥|FT44H杠桿浮球式蒸汽疏水閥


本實用新型涉及一種防爆波閥門，包括閥體、進水法蘭、出水法蘭、閥座、閥板、支撐桿、消波室；閥座設置在閥體內部靠近進水法蘭一端，位于閥座的右側設置有支撐架；支撐桿的右端與支撐架螺紋連接，支撐桿的左端安裝有閥板；支撐架與閥板之間安裝有彈簧，彈簧套在支撐桿上；消波室設置在閥座與出水法蘭之間；彈簧外套有橡膠套；閥體內部靠近進水法蘭一端設置有消波槽Ⅰ。在閥體內部靠近進水法蘭一端設置有消波槽Ⅰ，使得沖擊波在到達閥板前已被消波處理，避免閥板受到過大的沖擊力；消波槽Ⅰ的深度由左向右依次遞增這一特征增大了消波效果。
