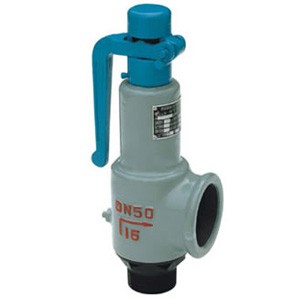

A27H/Y彈簧微啟式安全閥|彈簧安全閥



No.	零件名稱	A27H 材料	A27W-P 材料	A27W-R 材料
1	閥　　體	HT350	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti
2	閥　　座	35	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti
3	調 節 圈	2Cr13	1Cr18NiTi	1Cr18Ni12MoTi
4	閥　　瓣	2Cr13	1Cr18NiTi	1Cr18Ni12MoTi
5	彈　　簧	50CrVA	50CrVA 包覆氟塑料	50CrVA 包覆氟塑料
6	閥　　桿	2Cr13	2Cr13	1Cr18NiTi
7	調整螺桿	45	2Cr13	1Cr18NiTi
8	保 護 罩	2G200-400	2G200-400	1Cr18NiTi
密封面材料	堆焊D507	堆焊Co基硬質合金

公稱通徑	尺寸
	do	Rc	L	L1	G	H
15	10	1/2＂	40	65	1/2＂	135
20	15	3/4＂	45	70	3/4＂	140
25	20	1＂	45	76	1＂	155
32	25	1 1/4＂	55	85	1 1/4＂	170
40	32	1 1/2＂	55	85	1 1/2＂	310
50	40	2＂	67	100	2＂	322
65	50	2 1/2＂	76	112	2 1/2＂	344
80	65	3＂	110	135	3＂	395

A27H/Y彈簧微啟式安全閥|彈簧安全閥


本實用新型涉及一種閥門鑄造上模，它包括模組件，所述模組件包括模具本體、開設于所述模具本體上表面且向內凹陷的型腔、開設于所述模具本體兩個對應側面上的第一凹槽以及開設于所述模具本體另一側面上的第二凹槽；兩塊第一支撐板，每塊所述第一支撐板可拆卸地安裝在所述模具本體的側面上且與所述第一凹槽相對應；所述第一支撐板上表面開設有向內凹陷的支撐槽；第二支撐板，所述第二支撐板固定在所述模具本體的另一側面上，它的上表面開設有向內凹陷的對合凹槽；第三支撐板，所述第三支撐板固定在所述模具本體）的側面上且與所述第二支撐板相對設置。這樣利用模組件的多種凹槽并在凹槽處固定支撐板，這樣能夠緩沖冷熱溫差而導致的形變。
