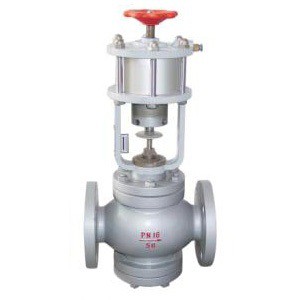

氣動活塞式切斷閥|ZSQP氣動活塞式切斷閥



公稱通徑 DN(mm)			20	25	32	40	50	65	80	100
額定流量系數 Kv			7	11	20	30	48	75	120	190
額定行程 (mm)			8			12		20		25
氣缸直徑 (mm)			75			100		150
允許泄漏量	硬密封 (1/h)		單座、三通： 1.2X10 -7 X 閥額定容量 套筒： 5X10 -6 X 閥額定容量
	軟密封		VI 級
工作溫度 ( ℃ )			-20 ～ 200 -40 ～ 450
公稱壓力 PN (MPa)			1.6 4.0 6.4
允許壓差 (MPa)	ZSQP	單作用	1.16	0.66	0.38	0.6	0.39	0.47	0.31	0.20
		雙作用	6.4	5.0	2.8	3.3	2.13	2.71	1.75	1.11
	ZSQM	單作用	公稱壓力
		雙作用
	ZSQN	單作用	0.89	0.57	0.35	0.56	0.36	0.45	0.30	0.20
		雙作用	5.2	3.22	2.03	2.27	1.46	2.00	1.32	0.85
信號壓力 (kPa)			0 或 400 ～ 600

公稱通徑 DN	L	A	H	L 1	H 1	A 1	重量 (Kg)	信號接頭內螺紋
20	150	130	220	80	115	100	-	M10X1
25	160	130	220	80	120	100	-
32	180	150	235	80	130	100	-
40	200	150	235	95	138	120	-
50	230	150	240	95	155	120	-
65	290	280	250	105	178	160	-
80	310	280	260	105	207	160	-
100	350	280	265	105	222	160	-

氣動活塞式切斷閥|ZSQP氣動活塞式切斷閥


本實用新型公開了一種閥門與下游彎管焊接對口裝置，包括設備本體、上游直管段、手動截止閥、大小頭、下游彎管；設備本體的兩端設有吊環；設備本體的上表面左側設有管支架Ⅰ，管支架Ⅰ的右側設有2個管支架Ⅱ；管支架Ⅱ的右側設有內六角圓柱頭螺孔，內六角圓柱頭螺孔的右側設有變徑管支架；變徑管支架的右側設有彎管支架，彎管支架上設有壓板，壓板上設有開口擋圈，開口擋圈上設有銷軸，銷軸上設有上壓塊；管支架Ⅰ、管支架Ⅱ上設有上游直管段；上游直管段的右端與手動截止閥相連接，手動截止閥的右端與大小頭相連接，大小頭的右端與下游彎管相連接。本實用新型用以實現閥門與下游彎管的焊接對口，使用簡便、又能降低施工成本。
