          調壓閥其他閥門|HS941X電動活塞式調流調壓閥|活塞式其他閥門
          調壓閥其他閥門|HS941X電動活塞式調流調壓閥|活塞式其他閥門
          產品價格:¥282(人民幣)
        1. 規格:其他閥門
        2. 發貨地:上海
        3. 品牌:
        4. 最小起訂量:1件
        5. 誠信商家
          會員級別:標準會員
          認證類型:企業認證
          企業證件:通過認證

          商鋪名稱:上海奇眾閥門制造有限公司

          聯系人:石經理(先生)

          聯系手機:

          固定電話:

          企業郵箱:13817855033@139.com

          聯系地址:上海市嘉定區江橋鎮金園五路208號

          郵編:201803

          聯系我時,請說是在焊材網上看到的,謝謝!

          商品詳情
            調壓閥其他閥門|HS941X電動活塞式調流調壓閥|活塞式其他閥門

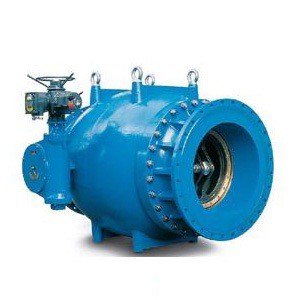

            HS941X電動活塞式調流調壓閥



            HS941X電動活塞式調流調壓閥是我上海奇眾閥門制造有限公司在消化吸收國外技術的基礎上,研制而成的最新產品。它兼具流量控制、減壓穩壓控制、泄壓持壓控制、放空消能等多種功能。
            HS941X電動活塞式調流調壓閥結構新穎、性能先進、運行可靠,可廣泛用于水利水電、冶金、石化、水司、市政、環保等行業各類供排水系統。
            用途
            電動調流調壓閥是借鑒德國、日本先進經驗,總結國內設計制造及實用經驗的基礎上,根據流體力學特性而開發出來的調速調壓型閥門。已經在電站、引水、供水等領域得到了廣泛的應用。經過改進的本系列流量調節閥不但適用于清水,對于天然江河湖泊水、輕度污水具有良好的耐受能力。從設計結構和材料選用上解決了多年來流量調節閥易結垢,卡阻,驅動裝置偏大的難題。
            電動調流調壓閥主要用在水廠、電廠、引水工程等介質為水的管網系統,起調節管道介質流量、流態以及調節管網壓力的作用。電動調流調壓閥特點 該閥最優于傳統流量調節閥的特點就在于它的結構設計和材料選用使其不怕污水堵塞滑道,不怕結垢現象,不易卡阻。驅動裝置明顯減小。該閥可自動調節預先設定的管道介質參數值,使之在一定精度內保持恒定,且精度范圍也可以進行調整。該閥具有良好的耐氣蝕特性,閥體內壁的筋板兼有整流板的作用,可以分散水流,防止氣蝕。同時,也減小了閥門的噪音和活塞的振動。該閥的控制系統可采用集成電子電路,體積小,可靠性好,靈敏度高,安裝調試方便。全關滲漏量為零,可作為截止閥使用。不必另設其他截止閥門。如控制程度及精度要求不是很高,該閥的控制可以采用手動或普通電動形式?梢耘P式安裝,也可以立式安裝。
            性能保證值
            技術參數1MPa=10kgf/cm2)

            項 目
            參 數
            公稱壓力(MPa)
            0.6-6.4MPa
            泄漏量
            符合GB/T13927-1992標準規定
            適用溫度(℃)
            0~80
            適用介質
            清水、污水、原水等

            電動型多功能錐形減壓/穩壓閥參數匯總表

            序號
              目
            參 數
               注
            1
            閥門名稱
            電動型多功能活塞閥
            2
            公稱壓力
            1.0MPa、1.6MPa
            3
            殼體試驗壓力
            1.5PN
            4
            密封試驗壓力
            1.1PN
            7
            整定壓力
            1.0MPa
            0.09-0.9 MPa
            可按工況要求設定
            1.6MPa
            0.10-1.4 MPa
            2.5 MPa
            0.15-2.2 MPa
            8
            啟閉壓差
            10%整定壓力

            主要零件材料

            序號
            名稱
            材料
            序號
            名稱
            材料
            1
            前閥體
            球墨鑄鐵QT450-12
            鑄鋼 WCB
            9
            后閥體
            球墨鑄鐵QT450-12
            / 鑄鋼 WCB
            2
            曲柄
            不銹鋼304
            10
            O型圈
            丁腈橡膠
            3
            剪切銷
            不銹鋼304
            11
            O型圈
            丁腈橡膠
            4
            連桿
            不銹鋼304
            12
            驅動軸
            不銹鋼2Cr13
            5
            導流器
            不銹鋼304
            13
            密封前銅套
            ZCuSn10Zn2
            6
            活塞
            不銹鋼304
            14
            密封銅套
            ZCuSn10Zn2
            7
            連桿支承
            不銹鋼304
            15
            緊固件
            不銹鋼25
            9
            密封圈
            丁腈橡膠
            執行機構
            智能型電裝

            產品結構特征
            電動活塞式調流調壓閥由前閥體、后閥體、閥桿、導流器和套筒等主要部件組成。采用不銹鋼制造的導流器固定在后閥體中腔,在其表面均勻的分布有噴流孔;套筒在活套在導流器上并與閥桿連接,通過外控部件控制套筒的位置,以調節閥門過流面積。外控部件可按照工況需求采用手動、電動、氣動和液動等多種形式。
            1、閥體
            閥體包括前閥體和后閥體,在后閥體內設有軸向對稱的流道。
            2、導流器
            導流器是多功能活塞閥的關鍵部件,壁面上有許多腰型槽,所有腰型槽根據工況與介質情況,按一定的組合規律布置。
            工作原理
            電動活塞式調流調壓閥-于導流器上,通過導流器導引。水流從導流器外流入,經過導流器上的噴流孔形成多束水流,在閥體中腔產出碰撞,達到消能的效果;節流發生在活塞邊緣與導流器的孔口之間,由于孔內水流速度很高,所以導流器選用的材質高度耐磨與抗腐蝕;同時因為碰撞發生的閥體流道中腔,有效降低了氣蝕和沖刷對閥體的影響,提高閥門使用壽命。主密封圈位于導流器的最前端,活塞在全行程上被導引,當被推動穿過主密封圈至全關位置時,閥門前后的差壓強迫主密封圈緊貼套筒外壁實現截斷;钊ㄟ^連桿的引導在導流器內前后運動,閥桿借助曲柄與連桿傳動,當執行機構驅動閥桿順時針轉動時,活塞向后移動,開啟閥門;當執行機構驅動閥桿逆時針轉動時,活塞向前移動,關閉閥門。
            主要技術特點
            軸向對稱流道:閥體采用了軸向對稱流道,完全避免了不必要的流向改變,使噪音和紊流趨勢明顯降低。
            壓力平衡:由于多功能錐形閥采用壓力平衡套筒,使得操作套筒的軸向力與閥門兩端的壓差無關,因此使用較小的執行機構就能達到快動的目的。
            調節效果好:近乎數字式控制,通過改變過流孔的數量實現流道面積的變化,具有良好的線性調節特性。
            電動型多功能活塞閥
            電動執行器采用智能型,具有行程保護、力矩保護、缺相報警等多項功能。
            主要外形尺寸與連接尺寸
            PN1.0-PN2.5MPa電動活塞式調流調壓閥外型尺寸及連接尺寸表

            公稱通徑
            外形尺寸 mm
            (參考值)
            連接尺寸  mm(標準值)
            PN1.0  MPa
            PN1.6  MPa
            PN2.5  MPa
            L
            H1
            H2
            D
            D1
            n-Φd
            b
            D
            D1
            n-Φd
            b
            D
            D1
            n-Φd
            b
            100
            325
            210
            160
            220
            180
            8-Φ18
            22
            220
            180
            8-Φ18
            22
            235
            190
            8-Φ22
            24
            125
            325
            240
            190
            250
            210
            8-Φ18
            22
            250
            210
            8-Φ18
            22
            270
            220
            8-Φ26
            26
            150
            350
            290
            220
            285
            240
            8-Φ22
            24
            285
            240
            8-Φ22
            24
            300
            250
            8-Φ26
            28
            200
            400
            330
            310
            340
            295
            8-Φ22
            24
            340
            295
            12-Φ22
            24
            360
            310
            12-Φ26
            30
            250
            500
            330
            395
            395
            350
            12-Φ22
            26
            405
            355
            12-Φ26
            26
            425
            370
            12-Φ30
            32
            300
            600
            420
            460
            445
            400
            12-Φ22
            26
            460
            410
            12-Φ26
            28
            485
            430
            16-Φ30
            34
            350
            700
            510
            490
            505
            460
            16-Φ22
            26
            520
            470
            16-Φ26
            30
            555
            490
            16-Φ33
            38
            400
            800
            655
            520
            565
            515
            16-Φ26
            26
            580
            525
            16-Φ30
            32
            620
            550
            16-Φ36
            40
            450
            900
            750
            580
            615
            565
            20-Φ26
            28
            640
            585
            20-Φ30
            40
            670
            600
            20-Φ36
            46
            500
            1050
            820
            640
            670
            620
            20-Φ26
            28
            715
            650
            20-Φ33
            44
            730
            660
            20-Φ36
            48
            600
            1175
            970
            730
            780
            725
            20-Φ30
            34
            840
            770
            20-Φ36
            54
            845
            770
            20-Φ39
            58
            700
            1320
            1050
            850
            895
            840
            24-Φ30
            34
            910
            840
            24-Φ36
            40
            960
            875
            24-Φ42
            50
            800
            1600
            1215
            1020
            1015
            950
            24-Φ33
            36
            1025
            950
            24-Φ39
            42
            1085
            990
            24-Φ48
            54
            900
            1700
            1350
            1270
            1115
            1050
            28-Φ33
            38
            1125
            1050
            28-Φ39
            44
            1185
            1090
            28-Φ48
            58
            1000
            1900
            1560
            1390
            1230
            1160
            28-Φ33
            38
            1255
            1170
            28-Φ42
            46
            1320
            1210
            28-Φ55
            62
            1200
            2100
            1750
            1510
            1455
            1380
            32-Φ39
            44
            1485
            1390
            32-Φ48
            52
            1530
            1420
            32-Φ55
            70
            1400
            2420
            2100
            1625
            1675
            1590
            36-Φ42
            48
            1685
            1590
            36-Φ48
            58
            1755
            1640
            36-Φ60
            76
            1600
            2700
            2435
            1920
            1915
            1820
            40-Φ48
            52
            1930
            1820
            40-Φ55
            64
            1975
            1860
            40-Φ60
            84
            1800
            3070
            2670
            2110
            2115
            2020
            44-Φ48
            56
            2130
            2020
            44-Φ55
            68
            2000
            3250
            1980
            2310
            2325
            2230
            48-Φ48
            60
            2345
            2230
            48-Φ60
            70

            PN4.0-PN10.0MPa液壓自力式多功能活塞閥外型尺寸及連接尺寸表

            公稱通徑
            外形尺寸 mm
            (參考值)
            連接尺寸  mm(標準值)
            PN4.0  MPa
            PN6.3  MPa
            PN10.0 MPa
            L
            H1
            H2
            D
            D1
            n-Φd
            b
            D
            D1
            n-Φd
            b
            D
            D1
            n-Φd
            b
            100
            450
            210
            190
            235
            190
            8-Φ23
            19
            250
            200
            8-Φ27
            30
            265
            210
            8-Φ30
            36
            125
            450
            240
            230
            270
            220
            8-Φ27
            23.5
            295
            240
            8-Φ31
            34
            315
            250
            8-Φ33
            40
            150
            480
            380
            270
            300
            250
            8-Φ27
            26
            345
            280
            8-Φ33
            36
            355
            290
            12-Φ33
            44
            200
            600
            420
            390
            375
            320
            12-Φ31
            30
            415
            345
            12-Φ37
            42
            430
            360
            12-Φ36
            52
            250
            730
            490
            475
            450
            385
            12-Φ34
            34.5
            470
            400
            12-Φ37
            46
            505
            430
            12-Φ39
            60
            300
            850
            540
            550
            515
            450
            16-Φ34
            39.5
            530
            460
            16-Φ37
            52
            585
            500
            16-Φ42
            68
            350
            980
            660
            590
            580
            510
            16-Φ37
            44
            600
            525
            16-Φ39
            56
            655
            560
            16-Φ48
            74
            400
            1100
            815
            620
            440
            585
            16-Φ40
            48
            670
            585
            16-Φ43
            60
            715
            620
            16-Φ48
            82
            450
            1200
            965
            720
            685
            610
            20-40
            49
            500
            1250
            1060
            790
            755
            670
            20-Φ43
            52
            600
            1450
            1260
            875
            890
            795
            20-Φ49
            58
            700
            1650
            1350
            1040
            995
            900
            24-Φ48
            68
            800
            1850
            1515
            1270
            1140
            1030
            24-Φ57
            76

            說明:
            1.以上表格中列舉了電動活塞式調流調壓閥外型尺寸及連接尺寸。手動套筒閥連接尺寸與上表相同,外型尺寸略小。
            2. 氣動閥,電動連接尺寸與上表相同,外型尺寸與現場壓力源參數有關。
            訂貨須知
            為確保您的使用要求,訂貨時請您詳細注明:名稱、型號及規格、最大工作壓力、使用溫度、使用介質及特殊要求。根據您的要求,我公司還可提供配套法蘭、螺栓、伸縮節、維修蝶閥等。
