清管閥

清管閥

產品價格：￥124（人民幣）

規格：其他閥門

發貨地：上海

品牌：

最小起訂量：1件

QQ洽談點擊詢價進入商鋪

上海奇眾閥門制造有限公司

誠信商家

會員級別：

標準會員

認證類型：企業認證

企業證件：通過認證

認證信息：上海奇眾閥門制造有限公司

商鋪名稱：上海奇眾閥門制造有限公司

聯系人：石經理（先生）

聯系手機：

固定電話：

企業郵箱：13817855033@139.com

聯系地址：上海市嘉定區江橋鎮金園五路208號

郵編：201803

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

調壓閥其他閥門|HS941X電動活塞式調流調壓閥|活塞式其他閥門

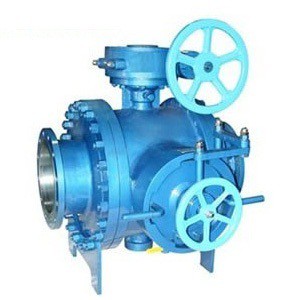

清管閥

清管閥主要用于水、石油、天然氣等長線中清洗管道的新型閥門,更輕松地完成管道清潔、排空、隔離和按序輸送介質、檢測管道系統等工作。能夠完全替代傳統使用的以清管器收發筒為核心的復雜的清管器發射、接收裝置，同時也具有通用兩位式截斷球閥的功能。也叫PIG閥。

工作原理：將清管器通過清管閥進入管線中，在介質壓力推動下，其清除管線中的雜質，清管閥應成對使用，其功能為發射清管器和接受清管器。

閥體密封副經特殊工藝處理后，可承受高溫、高壓、耐蝕性好，使用壽命長。
傳動方式：采用蝸輪機構，操作輕便靈活。
清適用介質：水、蒸汽、油品，適用溫度（℃）-30-150

結構特點及用途

1、操作省力：球體被支撐在閥體與閥蓋之間，并襯以具有良好自潤滑性能和減磨性能的銅合金滑動軸承，球體與閥座的作用力得到精確的控制。

2、快開盲板：盲板與閥體間采用牙嵌式配合，操作方便，較大尺寸閥門的快開盲板是與固定在閥體上的搖臂鉸鏈相接的，因此即便是很大尺寸閥門快開盲板的拆卸和安裝都很輕松快捷。

3、耐火結構：訪止由于驟熱和火災的出現，使彈性密封圈燒損后，球體和閥座形成金屬與金屬的密封。閥體與閥間以及閥桿部位都設置耐高溫的石墨墊片，保證高溫密封可靠性。耐火試驗符合API6FA和AIP607標準要求。

4、防靜電結構：為防止由于球體及閥桿與介質或密封圈磨擦而產生靜電，在閥桿與球體及閥桿與閥體之間設置導靜電彈簧和觸頭，使靜電通過管路導入地下，保證系統安全。

5、聯鎖結構：放空閥與快開盲板鎖定聯鎖，在放空閥沒開打泄壓之前，不能打開盲板。保證了操作的安全。

6、輔助密封設置：本閥設置有輔助的閥座緊急密封系統，一旦密封受損或出出錯緊急情況不能密封時，通過輔助密封系統向密封面注射相應的密封劑即可修復密封面，達到緊急密封。當輸送的介質不潔或含有少量顆粒時，為保護密封面的可靠性，還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。

7、清洗：閥體設置注水閥，當輸送有毒介質時通過帶有一個噴頭的注水閥沖洗閥門體腔，通過排污閥放到污水罐。

8、廣泛適用于，石油、化工、、油品、蒸氣、天然氣、水等介質。

執行標準

1、設計和制造：ANSI B16.34;PDI6D。

2、檢驗和試驗：GB/T13927－1993；API598。

3、法蘭連接：JB/T79.1~2－1994；ANSI B16.5。

主要零件材料

閥體、閥蓋	GB	WCB	ZG1Cr18Ni9Ti
閥體、閥蓋	ASTM	A216、WCB	CF8
球體	GB	2Cr13	1Cr18Ni9Ti/表面特殊處理
球體	ASTM	420	304+HF
閥座	GB	1Cr18Ni9Ti+PTFE	1Cr18Ni9Ti+PTFE
閥座	ASTM	304+PTFE	304+PTFE
上、下軸	GB	2Cr13	1Cr18Ni9Ti
上、下軸	ASTM	420	304
填料	GB	PTFE	PTFE
填料	ASTM	PTFE	PTFE
螺栓	GB	35	0Cr18Ni9
螺栓	ASTM	A193 B7	A320－B8
螺母	GB	45	0Cr18Ni9
螺母	ASTM	A194	A194－8

主要外形連接尺寸

國標

公稱壓力PN	公稱通徑DN	尺寸（mm）
公稱壓力PN	公稱通徑DN	L	D	K	d	Y	b	z-do	H	H1
1.6MP	100	750	220	180	155	－	20	8-φ18	410	290
	150	850	285	240	210	－	24	8-φ23	480	350
	200	914	340	295	265	－	26	12-φ23	540	420
	250	1092	405	355	320	－	30	12-φ25	610	480
	300	1200	460	410	375	－	30	12-φ25	700	540
	350	1614	520	470	435	－	34	16-φ25	820	610
	400	1928	580	525	485	－	36	16-φ30	940	670
	500	2250	715	650	608	－	44	20-φ34	1160	810
2.5MPa	100	750	230	190	160	－	24	8-φ23	410	290
	150	850	300	250	218	－	30	8-φ25	480	350
	200	914	360	310	278	－	34	12-φ25	540	420
	250	1092	425	370	332	－	36	12-φ30	610	480
	300	1200	485	430	390	－	40	16-φ30	700	540
	350	1614	555	490	448	－	44	16-φ34	820	610
	400	1928	620	550	505	－	48	16-φ34	940	670
	500	2250	730	660	610	－	52	20-φ41	1160	810
4.0MPa	100	750	235	190	160	150	24	8-φ23	410	290
	150	850	300	250	218	204	30	8-φ25	480	350
	200	914	375	320	282	260	38	12-φ30	540	420
	250	1092	450	385	345	313	42	12-φ34	610	480
	300	1200	515	450	408	364	46	16-φ34	700	540
	350	1614	580	510	465	422	52	16-φ34	820	610
	400	1928	660	585	535	474	58	16-φ41	940	670
	500	2250	755	670	612	576	62	20-φ48	1160	810

美標

公稱壓力PN	公稱通徑DN	尺寸（mm）
公稱壓力PN	公稱通徑DN	L	D	K	d	Y	b	z-do	H	H1
Class 150	4	750	229	190.5	157	－	24	8－φ19	410	290
	6	850	279	241.5	216	－	26	8－φ22	480	350
	8	914	343	298.5	270	－	29	8－φ22	540	420
	10	1092	406	362	324	－	31	12－φ25	610	480
	12	1200	483	432	381	－	32	12－φ25	700	540
	14	1614	533	476	413	－	35	12－φ29	820	610
	16	1928	597	540	470	－	37	16－φ29	940	670
	20	2250	699	635	584	－	43	20－φ32	1160	810
Class 300	4	750	254	200	157	－	32	8－φ22	410	290
	6	850	318	270	216	－	37	12－φ22	480	350
	8	914	381	330	270	－	42	12－φ25	540	420
	10	1092	445	387.5	324	－	48	16－φ29	610	480
	12	1200	521	451	381	－	51	16－φ32	700	540
	14	1614	584	514.5	413	－	54	20－φ32	820	610
	16	1928	648	571.5	470	－	58	20－φ35	940	670
	20	2250	775	686	584	－	64	24－φ35	1160	810
