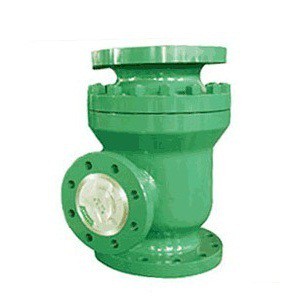

ZDT其他閥門|ZDT自動循環泵保護閥|循環泵其他閥門



序號	名稱	材質（常用）		序號	名稱	材質（常用）
1	閥體	WCB	CF8	11	O型圈	EPDM	EPDM
2	再循環閥瓣	2Cr13	304	12	雙頭螺柱	45	0Cr18Ni9
3	再循環閥座	2Cr13	304	13	六角螺母	35	0Cr18Ni9
4	螺紋壓套	2Cr13	304	14	閥蓋	WCB	CF8
5	O型圈	EPDM	EPDM	15	導向塊	2Cr13	304
6	主閥瓣	2Cr13+STL	304+STL	16*	襯套	2Cr13	304
7	O型圈	EPDM	EPDM	17*	多孔套	2Cr13	304
8	墊	2Cr13	304	18*	端環	2Cr13	304
9	六角螺母	304	304	19*	彈簧2	60Si2Mn	1Cr18Ni9Ti
10	彈簧	60Si2Mn	1Cr18Ni9Ti	20*	壓緊螺母	2Cr13	304

閥規格mm	25	32	40	50	65	80	100	125	150	200	250	300
最大主流量m3/h	12	28	30	50	100	114	200	400	455	750	1250	1650
旁路尺寸mm	15	20	20	25	40	40	50	80	80	100	100	150
最大旁路流量系數Cv	2.3	4.6	4.6	6.9	18.5	18.5	34.7	69.3	69.3	116	116	170
注:閥門的主路進出口尺寸取決于泵的出口尺寸.

閥規格	尺寸mm			旁路	重量Kg
DN（mm）	S	H	L	（DNB）	PN10/16/25	PN40/64
25	115	102	267	15	12	18
32	115	102	267	20	14	20
40	115	102	267	20	14	20
50	130	108	305	25	22	26
65	165	127	381	40	46	51
80	181	127	381	40	46	51
100	209	159	495	50	105	118
125	267	220	575	80	143	156
150	267	220	575	80	220	240
200	300	220	600	100	255	302
250	356	305	780	100	400	455
300	530	280	830	150	590	650
