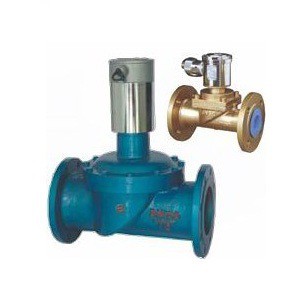

天然氣天然氣閥門|ZCM天然氣閥門|ZCM天然氣電磁閥



公稱通徑（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300
工作介質	煤氣、天然氣等
介質溫度（℃）	≤60
公稱壓力（MPa）	1.0
工作壓差（MPa）	0～0.02						0～0.04
電源電壓	AC220V其它規格可作特殊訂貨
使用壽命	按JB/T7352-94規定
額定流量系數（KV）
泄漏量（ml/min）	按JB/T7352-94·F規定
功耗（VA）	70			90			150		870		1100		3000
防爆標志	dIIBT4
防爆證編號	CE991010
出線口接頭	內螺紋M20×1.5
環境溫度	-40～+60℃

主要外形連接尺寸

公稱通徑	外形尺寸		內螺紋	外形尺寸		法蘭連接
DN	H	L	G	H	L	D	D1	D2	b	f	N-d
15	148	92	1-2	-	-	-	-	-	-	-	-
20	148	92	3-4	-	-	-	-	-	-	-	-
25	148	110	1	210	160	115	85	65	16	3	4-Φ14
32	182	120	11-4	221	180	140	100	76	18	3	4-Φ18
40	182	140	11-2	230	200	150	110	84	18	3	4-Φ18
50	192	162	2	252	230	165	125	99	20	3	4-Φ18
65	-	-	-	324	250	185	145	118	20	3	4-Φ18
80	-	-	-	335	270	200	160	132	20	3	8-Φ18
100	-	-	-	475	320	220	180	156	22	3	8-Φ18
125	-	-	-	516	360	250	210	184	22	3	8-Φ18
150	-	-	-	540	400	285	240	211	24	3	8-Φ22
200	-	-	-	540	600	340	295	266	24	3	8-Φ22
250	-	-	-	610	750	395	350	319	26	3	12-Φ22
300	-	-	-	640	850	445	400	370	26	4	12-Φ22
