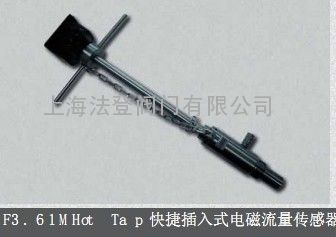

F3.61MHOT  TAP  熱插拔插入式電磁流量計能夠測量金屬和塑料管道里的液體流量。 用 1 只標準鞍座式安裝件和 1 只隔離閥，此流量傳感器可以在壓力管道上帶壓拆裝。 此流量計不含轉動部件，使用高質量的材料。只要液體能夠導電，即便含有懸浮顆�；蚱渌�磨損的物質，都不影響流量的測量。 電磁流量傳感器能夠與 FLS 的標準管件配合使用，因此能夠與轉輪式流量傳感器互換。 適用于DN15到DN600的管道。電磁流量計能夠輸出 FLS 儀表使用的頻率信號，也能夠輸出4-20mA的電流信號，用于遠距離輸送和 PLC 使用。

主要特性

傳感器位置可以調整  能夠精確測量臟液體

Hot  Tap熱插拔安裝方式  4-20mA 電流盲輸出或頻率輸出，用戶可選擇

帶壓拆裝  空管時有報警信號輸出

標準BSP 1 1/4″安裝口  具有辨別雙向流量和測量功能

不含轉動部件，無磨損，免維護   流量范圍：F3.60M: 0.05到 8米每秒



應用

水處理   工業供水

泄漏監測  地表水修復

原水取水  灌溉

工作原理

根據法拉第定律，導體在磁場中的相對運動能夠產生電動勢。傳感器本體中的線圈產生一個

與液體流動方向垂直的磁場。導電液體的流動在在兩個電極間產生了電壓。這個電壓與液體

的流速成正比。電壓轉換成頻率信號輸出，也可以轉換成 4-20mA的電流信號輸出。

采用熱插拔安裝件或鞍座式安裝件與一只隔離閥配合使用，在不用停水的情況下，就可以帶

壓拆裝。

與FLS儀表的連接匹配

FLS 電磁流

量傳感器

FLS 儀表

F9.00  F9.02  F9.03  F9.20  F9.50  F9.51

F3.61M    ■  ■    ■  ■

安裝件

傳感器提供標準BSP 1 1/4″外螺紋安裝口。熱插拔安裝件或鞍座式安裝件與一只隔離閥配

合使用，只要帶有 1 1/4″內螺紋安裝口即可以使用。
