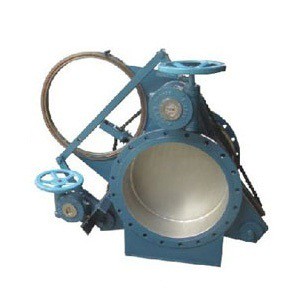

F343CX冶金閥門|F343CX蝸輪扇形眼鏡閥|扇形冶金閥門



公稱壓力MPa	0.25	0.15	0.10	0.05
密封試驗壓力MPa	0.275	0.165	0.11	0.055
強度試驗壓力MPa	0.40	0.225	0.15	0.075
適用溫度℃	丁腈橡膠		硅橡膠	氟橡膠
	＜120		＜250	＜300
適用介質	煤氣等有毒、有害、易燃氣體
采用標準	連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準
主要零部件材料	閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠

DN	D	D1	b	n-φd	L
300	440	395	22	12-φ22	500
350	490	445	22	12-φ22	500
400	540	495	22	16-φ22	600
450	595	550	24	16-φ22	600
500	645	600	24	16-φ22	600
600	755	705	24	20-φ26	600
700	860	810	26	24-φ26	800
800	975	920	26	24-φ30	800
900	1075	1020	28	24-φ30	800
1000	1175	1120	30	28-φ30	800
1100	1275	1220	30	28-φ30	800
1200	1375	1320	30	32-φ30	800
1300	1475	1420	32	32-φ30	800
1400	1575	1520	32	36-φ30	850
1500	1675	1620	32	36-φ30	850
1600	1790	1730	32	40-φ30	850
1800	1990	1930	32	44-φ30	1100
2000	2190	2130	32	46-φ30	1100

F343CX冶金閥門|F343CX蝸輪扇形眼鏡閥|扇形冶金閥門
奇眾研發團對運用SolidWorks CAD-3D、UnigraphicsNX繪圖軟件作為設計平臺建構流道曲面并鋪設閥型與各式閥件；將建構之閥組3D 模型置于CFDesign V10計算流體力學中，輸入進口端與出口端壓力、溫度、流體型式及不同的閥開度，進行事先精確的模擬，了解掌握流場分布情形、速度、Cv及FL等數值；再 進行評估修正以達成較佳化的流道與閥件設計目標。以下片段系為CFDesign實際模擬分析，由陀螺型閥塞(Contour)、特性曲線閥塞(V- Plug)、多孔式套筒(Multi-hole Cage)結合多孔式擴散器(Diffuser)兩階段降壓(2-Stage)案例：此外亦運用SolidWorks Simulation結構仿真分析軟件針對閥體與外圍主要結構體進行結構應力分析較佳化設計工作。

本發明涉及一種具有金屬增強的石墨閥門的制造方法，包括閥桿1、球體門2、石墨閥體3和閥外增強金屬殼體4，球體門2的外壁和液體通道為石墨，球體門2的受力部分通過在石墨球體內澆鑄金屬的方法進行制造，對整個球體門2再通過機械加工完成球體門2的制造。利用石墨閥體3作為內膜通過外膜金屬制造成閥外增強金屬殼體4，由石墨閥體3與閥外增強金屬殼體4組成整個閥體。其他需要防腐的石墨閥門配件的制造方法與本石墨閥體的制造方法相同。本發明可操作性強，適合大、中、小型復雜閥門及配件的加工，使閥門具有更好的氣密性、重防腐性和承壓性。本發明是一種真正意義上的石墨防腐閥門。
