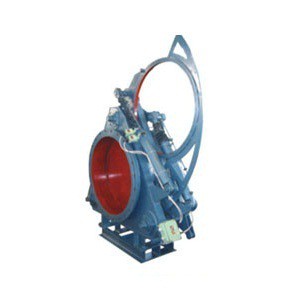

F743X液動扇形眼鏡閥|扇形冶金閥門|液動F743X冶金閥門



公稱壓力MPa	0.25	0.15	0.10	0.05
密封試驗壓力MPa	0.275	0.165	0.11	0.055
強度試驗壓力MPa	0.40	0.225	0.15	0.075
驅動源	壓縮空氣0.4-0.6MPa 油壓壓力6.3MPa 3相380V50HZ
適用溫度℃	丁腈橡膠		硅橡膠	氟橡膠
	-20-100		-20-200	-20-300
適用介質	煤氣等有毒、有害、易燃氣體
啟閉時間S	≤60
主要零部件材料	閥體、閘板為碳鋼；絲桿為合金鋼；螺母為錳銅合金、球墨鑄鐵；伸縮器為不銹鋼

DN	D	D1	b	n-φd	L
300	440	395	22	12-φ22	450
350	490	445	22	12-φ22	450
400	540	495	22	16-φ22	450
450	595	550	24	16-φ22	500
500	645	600	24	16-φ22	500
600	755	705	24	20-φ26	600
700	860	810	26	24-φ26	600
800	975	920	26	24-φ30	800
900	1075	1020	28	24-φ30	800
1000	1175	1120	30	28-φ30	800

F743X液動扇形眼鏡閥|扇形冶金閥門|液動F743X冶金閥門


本實用新型涉及一種新型防爆波閥門，包括閥體、進水法蘭、出水法蘭、閥座、閥球、支撐桿、消波室；進水法蘭和出水法蘭分別設置在閥體的左端和右端，閥體設置有排水孔，閥座設置在閥體內部靠近進水法蘭一端，位于閥座的右側設置有支撐架；支撐桿一端安裝在支撐架上，另一端與閥球固定連接；支撐桿的中部固定設置有擋板，支撐桿上套有彈簧，彈簧外套有橡膠套；位于閥體內部靠近進水法蘭一端設置有若干個錐形凸塊。本實用新型在支撐桿中部設置擋板，將彈簧設置在擋板與支撐架之間，使得閥球與閥座上的閥孔能夠完全貼合，實現完全關閉，達到完全阻擋沖擊波的作用。
