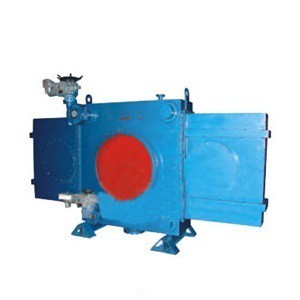

液動FF241X冶金閥門|封閉式冶金閥門|FF241X/H封閉式液動插板閥



公稱壓力MPa	0.05MPa	0.1MPa	0.15MPa	0.25MPa
密封試驗壓力MPa	0.055MPa	0.11MPa	0.165MPa	0.275MPa
強度試驗壓力MPa	0.075MPa	0.15MPa	0.225MPa	0.375MPa
電源電壓	380V · AC
密封材料	丁精橡膠	硅橡膠	氟橡膠	硬密封
適用溫度	-20-100°C	-20-200°C	-20-300°C	-20-450°C
適用介質	空氣、煤氣、含塵煤氣

DN	L	D	D1	b	n-Φd	L1	Η	H1	Β	A	C	C1	C2	e1	e	Μ-ΦΚ	質量(Kg)
																	PN0.05 PN0.10	PN0.15 PN0.25
400	2240	540	495	18	16-22	750	1060	320	800	500	950	350	300	250	220	8-23	1800	2050
450	2480	595	550	18	16-22	860	1260	380	800	500	950	350	300	250	220	8-23	2050	2280
500	2600	645	600	18	20-22	980	1580	450	800	500	950	350	300	250	220	8-23	2260	2500
600	2720	755	705	24	20-26	1100	1750	480	1050	900	950	350	300	250	220	8-23	2498	2700
700	2815	860	810	26	24-26	1350	1884	500	1070	950	950	350	300	250	220	8-23	2570	2850
800	3900	975	920	26	24-30	1545	1970	750	1070	1150	950	350	300	250	220	12-32	3100	3400
900	4400	1075	1020	28	24-30	2200	2028	890	1100	1150	950	350	300	250	220	12-32	5050	5550
1000	4735	1175	1120	30	28-30	2368	2230	960	1100	1250	950	350	300	250	220	12-32	6745	7350
1200	6214	1375	1320	30	32-30	3105	2570	1060	1100	1450	950	300	300	250	220	12-32	8700	9500
1400	6915	1575	1520	30	36-30	3400	2850	1180	1200	1450	950	350	300	250	220	16-26	9500	10200
1600	7630	1790	1730	30	40-30	3600	3150	1350	1200	1150	920	250	720	475	630	16-26	12350	13450
1800	8068	1990	1930	30	44-30	3700	3565	1580	1600	1150	920	250	720	475	630	16-26	16534	17600
200	8718	2190	2130	30	48-30	3855	3825	1720	1500	1924	1044	522	620	280	512	16-26	19395	20150
2200	9320	2405	2340	32	52-33	4285	4150	1820	1550	2030	1044	500	710	280	606	16-26	21850	23500
2400	10000	2605	1540	32	56-33	4615	4660	1960	1550	2130	1130	565	820	300	710	16-26	27000	29000
2600	10700	2805	2740	34	60-33	5100	5150	2050	1550	2130	1130	565	820	300	710	16-26	31000	34000
2800	11400	3030	2960	36	61-36	5050	4580	3590	1550	2380	1130	565	820	300	710	16-26	33000	36000

液動FF241X冶金閥門|封閉式冶金閥門|FF241X/H封閉式液動插板閥


本實用新型涉及一種油箱安全閥門裝置，包括伸縮堵頭機構、推拉觸發機構及安全開關；油箱內設吸油管座與吸油管連接；伸縮堵頭機構中的錐形堵頭在彈簧作用下頂緊在吸油管座中；錐形堵頭與吸油管座配合連接處設推拉觸發機構，推拉觸發機構由手柄和導通體組成，導通體能夠在手柄推拉作用下移動；與手柄對應位置的油箱一側設安全開關，安全開關由手柄移動后觸發，手柄移動到安全開關觸發位置時導通體插入錐形堵頭與吸油管座之間使油箱內部空間與吸油管連通。本實用新型結構簡單，工作可靠，并可實現供油與液壓系統啟動的聯鎖，防止誤操作，保證液壓系統安全穩定運行。
