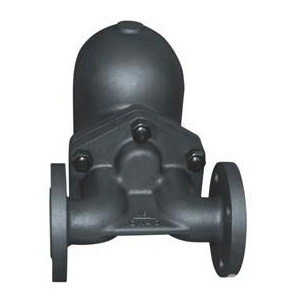

杠桿浮球疏水閥|蒸汽疏水閥|FT43H杠桿浮球式蒸汽疏水閥



型號	公稱通徑	連接方式	L	H	H1	L1	A×C	B
16 FT43H 25 40 杠桿浮球式	15	法蘭	150	250	190	100	90	20
	20		150	250	190	100	90	23
	25		160	250	190	100	90	23
	32		230	335	270	160	120	158
	40		230	335	270	160	120	158
	50		230	335	280	160	120	158

杠桿浮球疏水閥|蒸汽疏水閥|FT43H杠桿浮球式蒸汽疏水閥
奇眾研發團對運用SolidWorks CAD-3D、UnigraphicsNX繪圖軟件作為設計平臺建構流道曲面并鋪設閥型與各式閥件；將建構之閥組3D 模型置于CFDesign V10計算流體力學中，輸入進口端與出口端壓力、溫度、流體型式及不同的閥開度，進行事先精確的模擬，了解掌握流場分布情形、速度、Cv及FL等數值；再 進行評估修正以達成較佳化的流道與閥件設計目標。以下片段系為CFDesign實際模擬分析，由陀螺型閥塞(Contour)、特性曲線閥塞(V- Plug)、多孔式套筒(Multi-hole Cage)結合多孔式擴散器(Diffuser)兩階段降壓(2-Stage)案例：此外亦運用SolidWorks Simulation結構仿真分析軟件針對閥體與外圍主要結構體進行結構應力分析較佳化設計工作。

本發明涉及一種具有金屬增強的石墨閥門的制造方法，包括閥桿1、球體門2、石墨閥體3和閥外增強金屬殼體4，球體門2的外壁和液體通道為石墨，球體門2的受力部分通過在石墨球體內澆鑄金屬的方法進行制造，對整個球體門2再通過機械加工完成球體門2的制造。利用石墨閥體3作為內膜通過外膜金屬制造成閥外增強金屬殼體4，由石墨閥體3與閥外增強金屬殼體4組成整個閥體。其他需要防腐的石墨閥門配件的制造方法與本石墨閥體的制造方法相同。本發明可操作性強，適合大、中、小型復雜閥門及配件的加工，使閥門具有更好的氣密性、重防腐性和承壓性。本發明是一種真正意義上的石墨防腐閥門。
