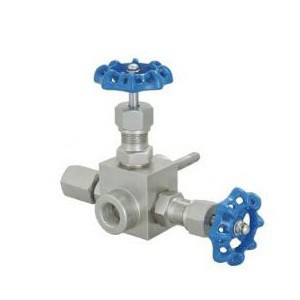

GMJ14F/H高密封取樣閥|密封針型閥|取樣GMJ14F針型閥



序號	零件名稱	材質
1	取樣管	20# A105 SS304 SS304L SS316 SS316L
2	閥體	20# A105 SS304 SS304L SS316 SS316L
3	閥蓋墊片	紫銅(Red copper) PTFE RTFE
4	閥蓋	20# A105 SS304 SS304L SS316 SS316L
5	填料墊	PTFE 柔性石墨、金屬盤根
6	填料	PTFE 柔性石墨(Expanded Graphite)
7	填料壓蓋	20# A105 SS304 SS304L SS316 SS316L
8	閥桿	20# A105 SS304 SS304L SS316 SS316L
9	手輪	20# A105 SS304 SS304L SS316 SS316L
10	帶帽螺母	20# A105 SS304 SS304L SS316 SS316L

型號	公稱通徑 DN	M1	M2	?	L	L1	H	D0
GMJ14F/H-1	DN6	M20X1.5	G1/2	?10	70	153	110	?60

GMJ14F/H高密封取樣閥|密封針型閥|取樣GMJ14F針型閥


本實用新型公開了一種閥門與下游管道焊接對口裝置，包括設備本體、前直管段、后直管段、手動截止閥，設備本體包括底板、吊環、管支架Ⅰ、管支架Ⅱ、鏈條；底板的兩端均設有吊環；底板上表面的左、右兩側均設有管支架Ⅰ、管支架Ⅱ，管支架Ⅰ、管支架Ⅱ均通過六角圓柱頭螺釘與底板固定；管支架Ⅰ接近吊環，管支架Ⅱ的一側、底板的前、后側面上設有鏈條，鏈條通過六角圓柱頭螺釘與底板固定；底板左側的管支架Ⅰ、管支架Ⅱ上設有前直管段，底板右側的管支架Ⅰ、管支架Ⅱ上設有后直管段；前直管段、后直管段之間設有手動截止閥。本實用新型用以實現閥門與下游管道焊接對口，結構簡單實用、使用簡便、又能降低施工成本。
