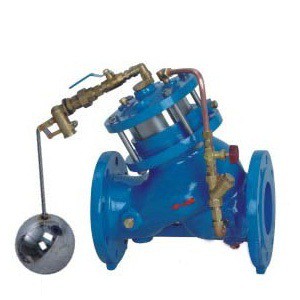

F745X隔膜式遙控浮球閥|F745X水力控制閥|遙控水力控制閥



公稱壓力(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	調壓范圍(MPa)	最低動作壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	0.09-0.8	≥0.07	水	0-80
1.6	2.4	1.76	0.15-1.4
2.5	3.75	2.75	0.2-2.0

零件名稱	零件材料
閥體 閥蓋	WCB
閥座 閥盤	銅合金/2Cr13
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
缸套 活塞(活塞型)	2Cr13
膜片(膜片型)	夾織物丁腈橡膠
調節閥 球閥	銅合金
過濾器	不銹鋼

DN	L	H	D mm			D1 mm			b mm			D2 mm			n-Φd
	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
40	240	270	150	150	150	110	110	110	18	18	18	88	88	84	4-17.5	4-17.5	4-18
50	240	270	165	165	165	125	125	125	20	20	20	102	102	99	4-17.5	4-17.5	4-18
65	270	340	185	185	185	145	145	145	20	20	22	122	122	118	4-17.5	4-17.5	8-18
80	300	400	200	200	200	160	160	160	22	22	24	133	133	132	8-17.5	8-17.5	8-18
100	350	440	220	220	235	180	180	190	24	24	24	158	158	156	8-17.5	8-17.5	8-22
125	400	460	250	250	270	210	210	220	26	26	26	184	184	184	8-17.5	8-17.5	8-26
150	480	500	285	285	300	240	240	250	26	26	28	212	212	211	8-22	8-22	8-26
200	500	640	340	340	360	295	295	310	28	30	30	268	268	274	8-22	12-22	12-26
250	605	690	395	405	425	350	355	370	28	32	32	320	320	330	12-22	12-26	12-30
300	700	820	445	460	485	400	410	430	28	32	34	370	370	389	12-22	12-26	16-30
350	800	950	505	520	555	460	470	490	30	36	38	430	430	448	16-22	16-26	16-33
400	900	1400	565	580	620	515	525	550	32	38	40	482	482	503	16-26	16-30	16-36
450	1000	1580	615	640	670	565	585	600	32	40	42	532	550	548	20-26	20-30	20-36
500	1100	1600	670	715	730	620	650	660	34	42	44	585	585	609	20-26	20-33	20-36
600	1300	1815	780	840	845	725	770	770	36	48	46	685	685	720	20-30	20-36	20-39
700	1400	2040	895	910	960	840	840	845	40	54	50	800	800	820	24-30	24-36	24-42
800	1500	2350	1015	1025	1085	950	950	990	44	58	54	905	905	925	24-33	24-39	24-48
900	1700	2606	1115	1125	1185	1050	1050	1090	46	62	58	1005	1005	1028	28-33	28-39	28-48
1000	1900	2765	1230	1255	1320	1160	1170	1210	50	66	62	1110	1110	1140	28-36	28-42	28-56
1200	2050	2950	1455	1485	1530	1380	1390	1420	56	52	70	1330	1328	1350	32-39	32-48	32-55
1400	2200	3180	1675	1685	1755	1590	1590	1640	62	58	76	1530	1530	1560	36-42	36-48	36-60
1600	2400	3400	1915	1930	1955	1820	1820	1860	68	64	84	1750	1750	1780	40-48	40-55	40-60
