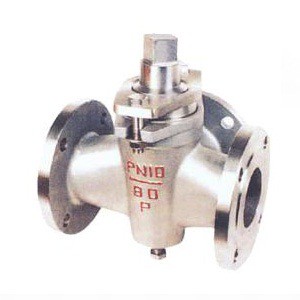

旋塞閥|X44W三通不銹鋼旋塞閥|不銹鋼旋塞閥



型號	公稱壓力 PN（MPa）	試驗壓力PN（MPa）		適用介質	工作溫度（℃）
		殼體	密封
X44W-1.0P	1.0	1.5	1.1	硝酸類	≤250
X44W-1.0R	1.0	1.5	1.1	醋酸類	≤250

零件名稱	閥體	塞子	填料壓蓋	填料
X44W-1.0P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	柔性石墨 油浸石棉盤根
X44W-1.0R	鉻鎳鈦不銹鋼	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	尺寸（mm）
		L	D	D1	D2	z-φd	□s	h	H
1.0	25	145	115	85	56	4╳φ14	17	38	133
	32	170	135	100	78	4╳φ18	18	45	152
	40	180	145	110	85	4╳φ18	24	55	212
	50	200	160	125	100	4╳φ18	28	74	260
	65	220	180	145	120	4╳φ18	32	82	295
	80	250	195	160	135	4╳φ18	40	95	327
	100	300	215	180	155	8╳φ18	45	135	425
	125	350	245	210	185	8╳φ18	54	154	482
	150	400	280	240	210	8╳φ23	62	172	512
	200	450	335	295	265	8╳φ23	75	195	605
	250	530	390	350	320	8╳φ23	85	230	660
	300	580	440	400	368	8╳φ23	100	263	760
