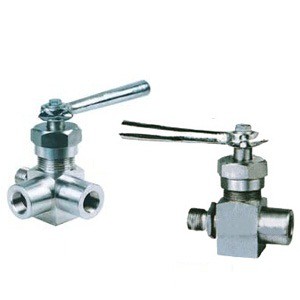

BX43W二通保溫旋塞閥|旋塞閥|保溫旋塞閥



型號	公稱壓力PN(MPa)	試驗壓力PS(MPa)		工作溫度(℃)	適用介質
		殼體（水）	密封（水）
X14H-4.0C X13H-4.0C	1.6~6.4	2.0~7.0	1.6~6.4	≤150	水、蒸汽、油品等
X14H-4.0T X13H-4.0T	1.6~6.4	2.0~7.0	1.6~6.4
X14H-4.0P X13H-4.0P	1.6~6.4	2.0~7.0	1.6~6.4		硝酸類

零件名稱	閥體	塞子	填料壓蓋	填料
X14H-4.0C X13H-4.0C	鑄鋼	鑄鋼	鑄鋼	石墨
X14H-4.0T X13H-4.0T	鑄銅	鑄銅	鑄銅
X14H-4.0P X13H-4.0P	不銹鋼	不銹鋼	不銹鋼

型號	尺寸（mm）
	D	L	G	d	h	H	H1
X14H-4.0C X13H-4.0C	G1/2	91	20×1.5	6.5	25	85	123
X14H-4.0T X13H-4.0T
X14H-4.0P X13H-4.0P

BX43W二通保溫旋塞閥|旋塞閥|保溫旋塞閥


本實用新型涉及一種閥門鑄造上模，它包括模組件，所述模組件包括模具本體、開設于所述模具本體上表面且向內凹陷的型腔、開設于所述模具本體兩個對應側面上的第一凹槽以及開設于所述模具本體另一側面上的第二凹槽；兩塊第一支撐板，每塊所述第一支撐板可拆卸地安裝在所述模具本體的側面上且與所述第一凹槽相對應；所述第一支撐板上表面開設有向內凹陷的支撐槽；第二支撐板，所述第二支撐板固定在所述模具本體的另一側面上，它的上表面開設有向內凹陷的對合凹槽；第三支撐板，所述第三支撐板固定在所述模具本體）的側面上且與所述第二支撐板相對設置。這樣利用模組件的多種凹槽并在凹槽處固定支撐板，這樣能夠緩沖冷熱溫差而導致的形變。
