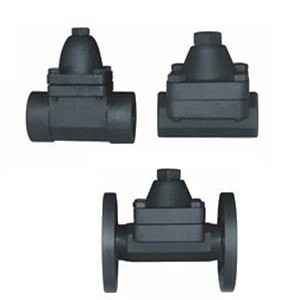

可調雙金屬片式疏水閥|片式疏水閥|可調雙金屬疏水閥



項 目	型號			單位
	CS17H一16C CS47H一16C CS67H一16C	CS17H一25 CS47H一25 CS67H一2S	CS17H-40 CS47H-40 CS67H一40
公稱壓力	1.6	2,5	4．O	MPa
殼體試驗壓力	2.4	3.8	6.0
最高工作壓力	1.6	2.5	4.0
最高工作溫度	203	220	247	℃
最高允許溫度	425	425	425
工作介質	蒸汽、凝結水

產品型號	通徑 (mm)	連接方式	工作壓力 范圍 (Mpa)	最高充許 溫度(℃）	閥體材料	外形尺寸
						L	H1	H2	W
LTB6 (CS17H-16C)	15-25	螺紋	0.01-1.6	220	WBC  A105	95	111	23	60
LTB6F CS47H-16C	15	法蘭	0.01-1.6	220	WBC  A105	150	111	23	60
	20	法蘭	0.01-1.6	220	WBC  A105	160	111	23	60
	25	法蘭	0.01-1.6	220	WBC  A105	160	111	26	60
	32	法蘭	0.01-1.6	220	WBC  A105	210	118	27	61
	40	法蘭	0.01-1.6	220	WBC  A105	230	123	30	66
	50	法蘭	0.01-1.6	220	WBC  A105	230	123	30	66
(LTB6W) CS67H-16C	15	承插焊	0.01-1.6	220	WBC  A105	95	106	35	58
	20	承插焊	0.01-1.6	220	WBC  A105	95	106	35	58
	25	承插焊	0.01-1.6	220	WBC  A105	95	106	35	58
(TB11) CS17H-16C	15	螺紋	0.01-1.6	220	WBC  A105	95	106	35	58
	20	螺紋	0.01-1.6	220	WBC  A105	95	106	35	58
	25	螺紋	0.01-1.6	220	WBC  A105	95	106	35	58
(TB11F) CS47H-16C	15	法蘭	0.01-1.6	220	WBC  A105	150	111	23	60
	20	法蘭	0.01-1.6	220	WBC  A105	160	111	23	60
	25	法蘭	0.01-1.6	220	WBC  A105	160	111	26	60
	32	法蘭	0.01-1.6	220	WBC  A105	210	118	27	61
	40	法蘭	0.01-1.6	220	WBC  A105	230	123	30	66
	50	法蘭	0.01-1.6	220	WBC  A105	230	123	30	66
LTB3 CS17H-16C	15	螺紋	0.1-1.6	350	WBC  A105	85	80	23	54
	20	螺紋	0.1-1.6	350	WBC  A105	85	80	23	54
	25	螺紋	0.1-1.6	350	WBC  A105	85	80	23	54
LTB3F CS17H-16C	15	法蘭	0.1-1.6	350	WBC  A105	150	80	23	54
	20	法蘭	0.1-1.6	350	WBC  A105	15.	80	23	54
	25	法蘭	0.1-1.6	350	WBC  A105	160	80	23	54
LTB3W CS17H-16C	15	承插焊	0.1-1.6	350	WBC  A105	85	80	23	54
	20	承插焊	0.1-1.6	350	WBC  A105	85	80	23	54
	25	承插焊	0.1-1.6	350	WBC  A105	85	80	23	54
LTB5 CS67H-16C	15-25	螺紋	0.01-1.6	350	WBC  A105	85	90	20	62
LTB5F CS17H-16	15-20 25	法蘭	0.01-1.6	350	WBC  A105	150 160	80	23	54
(LTB5W) CS67H-16C	15-25	承插焊	0.01-1.6	350	WBC  A105	85	80	23	54
