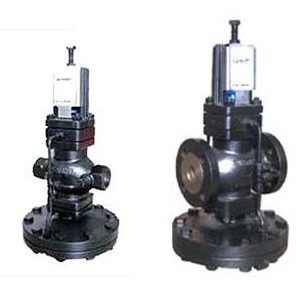

先導式高靈敏度減壓閥|膜片減壓閥|先導式高靈敏度減壓閥



公稱壓力(Mpa)	2.5
殼體試驗壓力(Mpa)*	3.75
密封試驗壓力(Mpa)	2.5
最高進口壓力(Mpa)	2.5
出口壓力范圍(Mpa)	0.02-1.6
壓力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)P2G	GB12244-1989
滲漏量	GB12245-1989

零件名稱	零件材料
閥體 閥蓋	WCB
閥座	2Cr13
閥瓣	2Cr13
閥桿	2Cr13
膜片	1Cr18Ni9Ti
調節彈簧	60Si2Mn

DN	15	20	25	32	40	50
Cv	2.9	5.3	8.6	11.6	16.5	29.1

DN	Rc	L	H1	H	D
15	1/2	147	221	133	185
20	3/4	154	224	136	185
25	1	160	235	145	207
32	1-1/4	180	236	156	207
40	1-1/2	200	238	176	255
50	2	230	246	183	255

DN	L	H1	H	D
15	147	235	145	207
20	154	235	145	207
25	160	235	145	207
32	180	250	160	220
40	16	250	160	220
50	230	270	180	220
