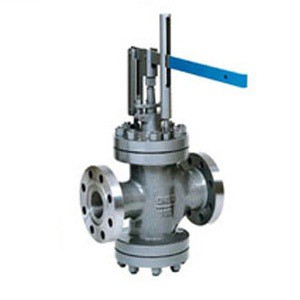

Y45H杠桿式減壓閥|Y45H減壓閥|杠桿減壓閥



公稱壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
殼體試驗壓力(Mpa)	2.4	3.75	6.0	9.6	15.0	24
密封試驗壓力(Mpa)	1.76	2.75	4.4	7.04	11.0	17.6
最高進口壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力范圍(Mpa)	最佳減壓比0.6
滲漏量	0.5%QMax
溫量-壓力等級	ANSI B16.34

零件名稱	零件材料
閥體 閥蓋 底蓋	WCB
閥座	304
閥瓣	2Cr13
閥桿	2Cr13
墊片	柔性石墨/1Cr18Ni9
導向套	2Cr13
填料	柔性石墨
螺栓	35CrMoA
螺母	45

DN	50	65	80	100	125	150	200	250	300	350	400	500
Cv	20	25	50	60	70	110	150	230	420	540	710	1020

公稱通徑DN	外 形 尺 寸
	L	L1	H	Hl	l
50	300	150	520	190	565
65	340	170	540	205	650
80	380	190	550	215	650
100	400	215	580	240	800
125	430	225	620	275	800
150	450	230	650	320	800
200	500	260	790	340	800
250	550	285	850	370	800
300	750	395	940	460	900
350	850	445	990	530	900
400	950	550	1120	660	1000
500	1130	680	1660	800	1000

公稱通徑DN	外 形 尺 寸
	L	L1	H	Hl	l
50	300	150	520	200	565
65	340	170	540	215	650
80	380	190	550	225	650
100	400	215	580	250	800
125	430	225	620	285	800
150	450	230	650	330	800
200	500	260	790	355	800
250	550	285	850	390	800
300	750	395	940	480	900
350	850	445	990	550	900
400	950	550	1120	700	1000
500	1130	680	1660	820	1000

Y45H杠桿式減壓閥|Y45H減壓閥|杠桿減壓閥
