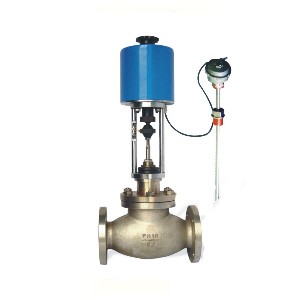

電控調節閥|ZZWPE自力電控溫度調節閥|溫度調節閥



公稱通徑 (mm)		15	20	25	32	40	50	65	80	100	125	150	200
公稱壓力 PN(MPa)		1.6 4.0
流量能力 (m 3 /h)		5	7	10	16	25	40	63	100	160	250	400	630
額定行程 (mm)		6			8	10	14		20		30	30	40
溫度調節范圍 ( ℃ )		0~120 ： 100~250
調節精度 ( ℃ )		± 1 ~ ± 5
使用介質		蒸汽、水、油、氣體
允許  泄漏量	硬密封	10 -4 X 閥額定容量
	軟密封	“ 0 ”
毛細管長度		3m 、 5m 、 10m
溫包扦入深度		270 、 430 、 630
聯接螺紋		3/4 ” 1 ”

公稱通徑 DN （ mm ）		20	25	32	40	50	65	80	100	125	150	200
電動執行機構型號	普通型	ZAZ-60  DKZ-310		ZAZ-60  DKZ-310			DKZ-410			DKZ-410  DKZ-510
	電子型	JHZAZ1		JHZAZ2			JHZAZ3			JHZAZ3
電動執行機構推力（ N ）	普通型	400  4000		400  4000			6400			6400  16000
	電子型	2000		4000			6000			8000
全行程  時 間  （ S ）	普通型	12.5		20			32			48
	電子型	30		30			48			60
消耗功率（ W ）	普通型	28					35
	電子型	6		15			25			40

公稱通徑 DN		20	25	32	40	50	65	80	100	125	150	200
A		460					530			630
B		230					230			260
H 1		490					540			625
L		150	160	180	200	230	290	310	350	400	480	600
H 2		175	180	215	218	230	280	285	315	400	460	540
H 3		53	57.5	70	75	82.5	92.5	100	110	125	142.5	170
重量 (Kg)	PN 16 40	50	52	54	56	58	75	87	95	132	135	155
	PN64	53	56	58	65	68	84	110	129	177	180	210

公稱通徑 DN		20	25	32	40	50	65	80	100	125	150	200
d		φ 155		φ 162			φ 170
H 4		290		325			380
L		150	160	180	200	230	290	310	350	400	480	600
H 5		175	180	215	218	230	280	285	315	400	460	540
H 6		53	58	70	75	82	92	100	110	125	142	170
重量 (Kg)	PN 16 40	10	12	15	17	18	34	46	54	76	79	100
	PN64	13	16	19	26	27	43	69	85	120	125	150

電控調節閥|ZZWPE自力電控溫度調節閥|溫度調節閥


本發明涉及一種具有金屬增強的石墨閥門的制造方法，包括閥桿1、球體門2、石墨閥體3和閥外增強金屬殼體4，球體門2的外壁和液體通道為石墨，球體門2的受力部分通過在石墨球體內澆鑄金屬的方法進行制造，對整個球體門2再通過機械加工完成球體門2的制造。利用石墨閥體3作為內膜通過外膜金屬制造成閥外增強金屬殼體4，由石墨閥體3與閥外增強金屬殼體4組成整個閥體。其他需要防腐的石墨閥門配件的制造方法與本石墨閥體的制造方法相同。本發明可操作性強，適合大、中、小型復雜閥門及配件的加工，使閥門具有更好的氣密性、重防腐性和承壓性。本發明是一種真正意義上的石墨防腐閥門。
