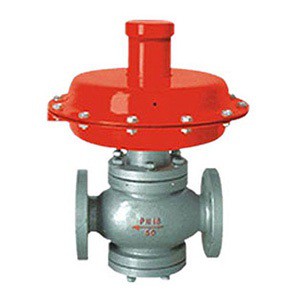

ZZC(V)自力式差(微)壓調節閥|自力調節閥|自力式式微調節閥



公稱通徑DN(mm)		20	25	32	40	50	65	80	100
額定流量 系效Kv	ZZCP / ZZVP	8	11	20	32	50	80	100	160
	ZZCN	53	83
額定行程(mm)		6	8		10		15		20
公稱壓力PN(MPa)		0.10    1.0
差壓調節范圍(kPa)		0.5～5.5  5～10   9～14  13～19  18～24 22～28  26～33  31～38   36～44  42～51 49～58  56～66  64～78  76～90  8～100
介質溫度(℃)		≤80
調節精度(％)		≤10
允許泄漏 量(l/h)	ZZCP / ZZVP	10-4×閥額定容量(Ⅳ級)
	ZZCN	5×10-3×閥額定容量(Ⅱ級)

序號	名稱	材料	序號	名稱	材料
1	封蓋	2Cr13	1	上閥座	1Cr18Ni9Ti
2	彈簧座	45	2	下閥座	1Cr18Ni9Ti
3	彈簧	60Si2Mn	3	調節盤	2Cr13
4	托盤	1Cr18Ni9Ti	4	彈簧座	45
5	膜片	ding腈橡膠	5	波紋管	1Cr18Ni9Ti
6	小膜片	耐油橡膠	6	執行機構外腔	Q235
7	閥芯	PTFE	7	推桿	2Cr13
8	閥座	1Cr18Ni9Ti	8	閥桿	1Cr18Ni9Ti
9	閥體	ZG230-450 ZG1Cr18Ni9Ti	9	閥芯	1Cr18Ni9Ti
			10	閥體	ZG230-450

DN		20	25	32	40	50	65	80	100
A		308	394	308	394	308	394	394	394
H	ZZCP / ZZVP	376	465	365	445	445	490	490	510
	ZZCN					536	536
L	ZZCP / ZZVP	150	160	180	200	290	290	310	350
	ZZCN					222	222
重量G（Kg）		12	13	15	17	20	38	38	43
導壓管螺紋接頭		M16×1.5
