ZZYP自力式壓力調節閥|壓力調節閥|自力式調節閥

產品價格：￥412（人民幣）

規格：調節閥

發貨地：上海

品牌：

最小起訂量：1件

QQ洽談點擊詢價進入商鋪

上海奇眾閥門制造有限公司

誠信商家

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：上海奇眾閥門制造有限公司

商鋪名稱：上海奇眾閥門制造有限公司

聯系人：石經理（先生）

聯系手機：

固定電話：

企業郵箱：13817855033@139.com

聯系地址：上海市嘉定區江橋鎮金園五路208號

郵編：201803

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

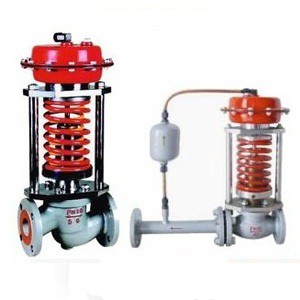

ZZYP自力式壓力調節閥|壓力調節閥|自力式調節閥

ZZY型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前(或閥后)壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
本系列產品有單座(ZZYP)、套筒(ZZYM)、雙座(ZZYN)三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20~300；泄漏量等級有II級、Ⅳ級和VI級三檔；流量特性為快開；壓力分段調節從15~2500kPa。可按需要組合滿足用戶工況要求。
自力式壓力調節閥 特點
?自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
?壓力分段范圍細且互相交叉，調節精度高。
?壓力設定值在運行期間可連續設定。
?對閥后壓力調節，閥前壓力與閥后壓力之比為10:1~10:8。
?橡膠膜片式檢測，執行機構檢測精度高、動作靈敏。
?采用壓力平衡機構，使調節閥反應靈敏、控制精確。

自力式壓力調節閥 主要零件材料

閥體：ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
閥芯：1Cr18Ni9Ti 0Cr18Ni12M02Ti
閥座：1Cr18Ni9Ti 0Cr18Ni12M02Ti
閥桿：1Cr18Ni9Ti 0Cr18Ni12M02Ti
膜蓋：A3 A3鋼涂四氟乙烯不銹鋼
填料：聚四氟乙烯柔性石墨
橡膠膜片：丁睛、乙丙、氟、耐油橡膠

自力式壓力調節閥 主要技術參數

公稱通徑 DN(mm)		20	25		32		40		50		65	80		100		125		150		200	250		300
額定流量系數 Kv		7	11		20		30		48		75	120		190		300		480		760	1100		1750
額定行程 (mm)		8			10				14		20			25		40				50	60		70
公稱壓力 PN(MPa)		1.6 、 4.0 、 6.4
壓力調節范圍 (kPa)		15 ～ 50 40 ～ 80 60 ～ 100 80 ～ 140 120 ～ 180 160 ～ 220 200 ～ 260 240 ～ 300 280 ～ 350 330 ～ 400 380 ～ 450 430 ～ 500 480 ～ 560 540 ～ 620 600 ～ 700 680 ～ 800 780 ～ 900 880 ～ 1000 950 ～ 1500 1000 ～ 2500
流量特性		快開
調節精度 ( ％ )		± 5
使用溫度 ( ℃ )		≤ 350
允許泄漏量	硬密封 (l/h)	單座：≤ 10 -4 閥額定容量 (IV 級 ) ；雙座、套筒≤ 5X10 -3 閥額定容量 (II 級 )
	軟密封 (ml/h)	0.15		0.30		0.45		0.60		0.90			1.7		4.0		6.75		11.10			16.0
減壓比	最大	10
	最小	1.25

自力式壓力調節閥 主要外形尺寸

公稱通徑 0N			20	25	32	40	50	65	80	100	125	150	200	250	300
法蘭接管尺寸 B			383		512		603	862		1023	1380		1800	2000	2200
法蘭端面距 L			150	160	180	200	230	290	310	350	400	480	600	730	850
壓力調節范圍 kPa	15 一 140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	280 — 500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120 — 300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480 — 1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600 一 1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000 — 2500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
重量 kg			26		37		42	72	90	114	130	144	180	200	250
導壓管接頭螺紋			M16X1.5

ZZYP自力式壓力調節閥|壓力調節閥|自力式調節閥

本實用新型涉及一種新型防爆波閥門，包括閥體、進水法蘭、出水法蘭、閥座、閥球、支撐桿、消波室；進水法蘭和出水法蘭分別設置在閥體的左端和右端，閥體設置有排水孔，閥座設置在閥體內部靠近進水法蘭一端，位于閥座的右側設置有支撐架；支撐桿一端安裝在支撐架上，另一端與閥球固定連接；支撐桿的中部固定設置有擋板，支撐桿上套有彈簧，彈簧外套有橡膠套；位于閥體內部靠近進水法蘭一端設置有若干個錐形凸塊。本實用新型在支撐桿中部設置擋板，將彈簧設置在擋板與支撐架之間，使得閥球與閥座上的閥孔能夠完全貼合，實現完全關閉，達到完全阻擋沖擊波的作用。
