產品品牌 華為HUAWEI
產品型號 UPS5000-E-200K-F200

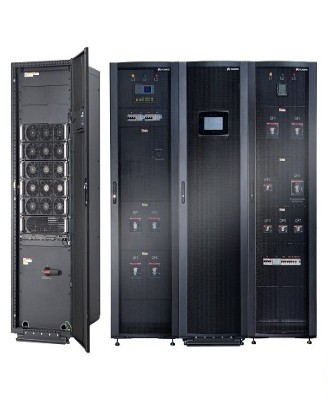

產品描述UPS5000-E-200K-F200 UPS，采用在線式雙變換技術，模塊化設計，具有高效、高密，高可用等特點。UPS5000-E-200K-F200包含40/80/120/160/200kVA五種配...
產品介紹
產品特點
穩定可靠
輸入電壓范圍可達138Vac-485Vac，輸入頻率可在40Hz-70Hz內波動，適應惡劣的電網環境
5kA防雷設計，有效降低雷擊失效率
控制模塊冗余設計，使得控制模塊也可熱插拔，有效提高系統穩定性
風扇容錯設計，一路風扇損壞可帶50%載，兩路風扇損壞可帶30%載
過載能力強：逆變模式下，110%負載60min后轉旁路，125%負載10min后轉旁路，150%負載1min后轉旁路，150%以上負載200ms后轉旁路;旁路模式下，<135%過載長期運行
高效節約
高系統效率，95%@20%Load，96%@40%Load，系統在低負載時仍可保持高效率運行
單機與并機下均支持智能休眠，可使系統在保持冗余同時，提升系統效率
功率密度可達40kVA/3U, 單柜最多支持8個模塊，占地僅0.5平方米;靠墻安裝與前維護設計，維護空間僅需0.5平方米，大大節約機房空間
輸出PF=1，單機kVA=kW，適應IT類新型負載
柔性智能
模塊化設計，隨業務增長而擴容，無需機房建設初期過度投資
最大支持32模塊并聯，輕松實現N+X冗余及雙母線配置
電池節數可調，實現系統精確備電;電池故障時，更加易于維護
內置SNMP功能;華為NetECO 1000U網管軟件，輕松實現集中遠程監控
選件極其豐富，滿足各種定制化需求
簡易靈活
功率模塊、監控模塊、旁路模塊、控制模塊均模塊化設計，且支持熱插拔，模塊更換時間接近于0，安裝、擴容、維護極其簡易
Self-Load自循環測試功能，無需租賃負載即可調試開機，快速投入運營
上下進線兼容，不必再購買上進線柜，節省占地及投資
7英寸LCD圖形化顯示
產品規格參數
| 型號 | UPS5000-E-200K-F200 | ||||
|---|---|---|---|---|---|
| 額定容量 | 40KVA/40KW | 80KVA/80KW | 120KVA/120KW | 160KVA/160KW | 200KVA/200KW |
| 模塊數量 | 1 | 2 | 3 | 4 | 5 |
| 總重量 | 227kg | 260kg | 293kg | 326kg | 359kg |
| 輸入 | |||||
| 額定輸入電壓 | 380/400/415Vac | ||||
| 輸入電壓范圍 | 138-485Vac；305Vac-485Vac不降額，138Vac-305Vac降額至40% | ||||
| 輸入頻率范圍 | 40-70Hz | ||||
| 輸入制式 | 三相五線 | ||||
| 輸入功率因數 | 0.99 | ||||
| 輸入電流諧波分量 | THDi<3%（線性滿載）；THDi<5%（非線性滿載） | ||||
| 旁路額定輸入電壓 | 380/400/415Vac | ||||
| 旁路輸入制式 | 三相五線 | ||||
| 旁路輸入頻率范圍 | 50/60Hz±6Hz | ||||
| 旁路同步跟蹤范圍 | 50/60Hz±6Hz | ||||
| 電池電壓 | 360V-480V（30-40節，電池節數可調，默認32節） | ||||
| 輸出 | |||||
| 輸出制式 | 三相五線 | ||||
| 輸出電壓 | 380/400/415Vac±1% | ||||
| 輸出頻率 | 同步狀態，跟蹤旁路輸入(市電模式)，50/60Hz±0.25%(電池模式) | ||||
| 波形失真 | 100%線性負載下THDv<1%，100%非線性負載下THDv<3% | ||||
| 輸出功率因數 | 1 | ||||
| 輸出不平衡度 | 電壓不平衡度：±3%；相位不平衡度：±1.5° | ||||
| 系統效率 | 96% | ||||
| 切換時間 | 0ms | ||||
| 過載能力 |
逆變過載能力：110%負載60min后轉旁路，125%負載10min后轉旁路；150%負載1min后轉旁路 旁路過載能力：135%負載長期運行，<1000%負載，100ms |
||||
| 環境 | |||||
| 工作溫度 | 0℃-40℃ | ||||
| 存儲溫度 | -40℃-70℃ | ||||
| 相對濕度 | 5%-95%(無冷凝) | ||||
| 工作海拔高度 | 海拔高度不應超出1000m，1000m以上每增加100m，所帶負載減少1% | ||||
| 噪音 | <65dB | ||||
| 其它 | |||||
| 尺寸（高*寬*深） | 2000×600×850mm | ||||
| 通信功能 | 干接點、RS485、SNMP | ||||
| 認證 | 泰爾、CE、CB | ||||
產品配置
主機：
UPS5000-E-200K-F200：包含40kVA/40kW，80kVA/80kW，120kVA/120kW，160kVA/160kW，200kVA/200kW五種配置，分別對應1、2、3、4、5個功率模塊，支持三相輸入，三相輸出;
需根據負載功耗、冗余需求選擇模塊數目及機架數目。
通信卡：(主機標配)
干結點卡：通過標配的干接點卡，UPS可以實現對電池系統(包括外置電池開關和電池單體偵測儀)的管理、與個人計算機通訊、向外部裝置提供告警信號，或實現遠程緊急停機等功能。
監控接口卡：監控接口卡包含FE端口(支持SNMP)、RS485(網管接口)、干接點口等通信接口。
蓄電池：
根據負載功率及備電時間選擇備電方案
選配件：
并機系統選件：
并機線纜：用于并機時連接各個UPS系統。
BSC線纜：用于雙母線系統母線同步信號傳輸。
配電柜選件：
輸入配電柜：提供額定容量為630A/4P的輸入ATS，額定容量為400A/3P的塑殼2路主、2路旁輸出斷路器。還提供電氣參數測量功能，能測量和顯示輸入的三相電壓、電流、功率因數等。同時提供各路開關狀態的信號接口及顯示配電柜電源供電狀態的三相電源指示燈。
輸出配電柜：提供兩路額定容量為400A/4P的塑殼輸入斷路器，額定容量為630A/3P的維修旁路斷路器。還提供電氣參數測量功能，能測量和顯示輸入的三相電壓、電流、功率因數等。同時提供部分開關狀態的信號接口及顯示配電柜電源供電狀態的三相電源指示
其他選件
干結點擴展卡：提供了5組繼電器輸出干接點信號以及5組信號輸入接口，可為用戶需求實現更為豐富的告警及控制功能。
反灌保護卡：提供主路和旁路反灌偵測和保護。
電池開關盒：多組電池并聯備電情況下用于各分路電池組接入、斷開UPS系統的連接控制。
BCB-BOX：用于電池組與UPS系統之間接入、斷開連接控制，具有過載、短路保護功能及遠程控制脫扣功能。
頂出風組件：如果機柜需要靠墻安裝，需要選配頂出風選件，滿足機柜散熱要求。
IP21組件：可以防止上方的水滴落機柜內部，使機柜達到IP21的防護等級。
抗震組件： 加固機柜，使其滿足抗震設防9烈度的需求。
電池巡檢儀： 檢測單體電池電壓、溫度、電池組的充放電電流，并通過MODBUS通信協議與上位機通信。
電池接地故障儀： 監測電池接地是否故障，在對地漏電流超過設定值時及時發出報警信號。
溫濕度采集板：環境溫濕度采集板，客戶現場裝配。
溫濕度傳感器：于檢測電池溫度，傳感器緊貼于電池表面
溫濕度采集模塊：用于電池室溫濕度檢測。
