ZBPZ44Y型自動補嘗平衡式雙平板閘閥|油田閥門|平衡油田閥門

ZBPZ44Y型自動補嘗平衡式雙平板閘閥|油田閥門|平衡油田閥門

產品價格：￥684（人民幣）

規格：ZBPZ44Y型

發貨地：上海

品牌：

最小起訂量：1件

QQ洽談點擊詢價進入商鋪

上海奇眾閥門制造有限公司

誠信商家

會員級別：

標準會員

認證類型：企業認證

企業證件：通過認證

認證信息：上海奇眾閥門制造有限公司

商鋪名稱：上海奇眾閥門制造有限公司

聯系人：石經理（先生）

聯系手機：

固定電話：

企業郵箱：13817855033@139.com

聯系地址：上海市嘉定區江橋鎮金園五路208號

郵編：201803

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

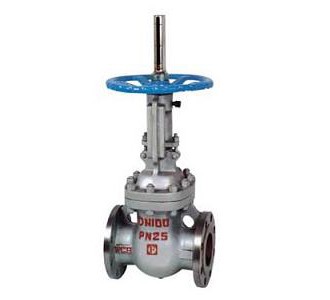

ZBPZ44Y型自動補嘗平衡式雙平板閘閥|油田閥門|平衡油田閥門

產品參數說明：

主要性能規范：

壓力等級			常溫下壓力試驗（MPa）				適用溫度℃			適用介質
壓力等級			殼體	左密封	右密封	低壓密封	“G”型	“D”型	普通型	“抗硫”型	“基本”型
公稱壓力（MPa）		1.6	2.4	1.76	1.76	0.6	-29～250	-46～121	-29～121	含H2O和Co2500Mg/m3的介質	石油、天然氣、水等
		2.5	3.75	2.75	2.75	0.6
		4.0	6.0	4.4	4.4	0.6
		6.4	9.6	7.04	7.04	0.6
磅級Lb		150	3.1	2.3	2.3	0.6
磅級Lb		300	7.6	5.52	5.52	0.6

主要零件的材料說明：

零件名稱	閥體、閥蓋	閘板	閥桿	閥座	閥桿螺母	密封圈	填料	密封脂
“基本”型	WCB	合金鋼（特殊處理）	不銹鋼	焊硬質合金	鋁青銅	填充四氟	填充四氟膨脹石墨	耐油密封脂
“抗硫”型	WCB	合金鋼（特殊處理）	抗硫不銹鋼	焊硬質合金	鋁青銅	填充四氟	填充四氟膨脹石墨	抗硫密封脂

主要外形尺寸：

公稱PN（MPa）	尺寸
公稱PN（MPa）	DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
1.6	L	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	417	452	530	607	614	850	1060	1225	1415	1630	1780	2050	2181	2599
	D0	240	240	280	300	300	350	400	450	500	500	600	720	720	720
	重量（Kg）	22	30	44	47	76	96	160	228	300	388	566	900	958	1410

2.5	L	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	417	452	567	590	756	880	1041	1260	1415	1630	1780	2050	2181	2599
	D0	240	240	280	320	320	400	400	450	500	500	600	720	720	720
	重量（Kg）	23	32	46	67	78	112	218	290	324	423	566	900	958	141

4.0	L	250	280	310	350	400	450	550	650	750	850	950	1050	1150	1350
	H	417	452	567	590	776	885	1065	1250	1531	1700	1770	1820	1880	2200
	D0	240	240	280	320	350	400	500	550	640	640	640	680	680	680
	重量（Kg）	28	35	47	68	115	150	235	374	550	890	1235	1400	1506	1780

6.4	L	250	280	310	350	400	450	550	650	750	850	950
	H	505	545	605	665	780	980	1120	1332	1680	1745	1820
	D0	280	280	320	400	400	450	550	550	640	640	680
	重量（Kg）	44	64	84	119	174	266	388	500	550	898	1234

ZBPZ44Y型自動補嘗平衡式雙平板閘閥|油田閥門|平衡油田閥門
奇眾研發團對運用SolidWorks CAD-3D、UnigraphicsNX繪圖軟件作為設計平臺建構流道曲面并鋪設閥型與各式閥件；將建構之閥組3D 模型置于CFDesign V10計算流體力學中，輸入進口端與出口端壓力、溫度、流體型式及不同的閥開度，進行事先精確的模擬，了解掌握流場分布情形、速度、Cv及FL等數值；再進行評估修正以達成較佳化的流道與閥件設計目標。以下片段系為CFDesign實際模擬分析，由陀螺型閥塞(Contour)、特性曲線閥塞(V- Plug)、多孔式套筒(Multi-hole Cage)結合多孔式擴散器(Diffuser)兩階段降壓(2-Stage)案例：此外亦運用SolidWorks Simulation結構仿真分析軟件針對閥體與外圍主要結構體進行結構應力分析較佳化設計工作。

本發明涉及一種具有金屬增強的石墨閥門的制造方法，包括閥桿1、球體門2、石墨閥體3和閥外增強金屬殼體4，球體門2的外壁和液體通道為石墨，球體門2的受力部分通過在石墨球體內澆鑄金屬的方法進行制造，對整個球體門2再通過機械加工完成球體門2的制造。利用石墨閥體3作為內膜通過外膜金屬制造成閥外增強金屬殼體4，由石墨閥體3與閥外增強金屬殼體4組成整個閥體。其他需要防腐的石墨閥門配件的制造方法與本石墨閥體的制造方法相同。本發明可操作性強，適合大、中、小型復雜閥門及配件的加工，使閥門具有更好的氣密性、重防腐性和承壓性。本發明是一種真正意義上的石墨防腐閥門。
