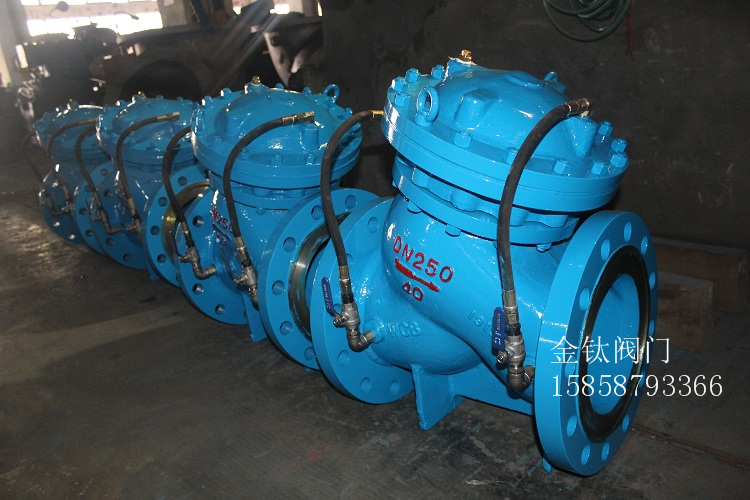

金鈦隔膜式JD745X/H多功能水泵專用止回閥DN400

全國供應 招代理商 聯系電話15858793366

本文源自：http://jintai1110.kuyibu.com/product.html

1.JD745X/H多功能水泵專用止回閥產品簡介：

  隨著現代化高層建筑和水司界的不斷發展，以及和用戶使用要求越來越高，我司結合實際情況，在第地代水力控制閥的基礎上，成功研制出第二代雙活塞式多功能水泵控制閥。它可根據使用環境不同，在使用前人為一次性調節之后，均能自動保證管網的安全運行，閥體采用流線設計，的有鑄件均采用支銹噴塑處理，所有活動件均用用防腐材料，外部所有導管和導閥都采用全銅材料，組裝之后的閃工無須再噴漆處理。所有與介質接觸表面都具有較好的防腐性。通過改變外部導閥和導管接合形式，從而可演變成水力控制閥、減壓閥、消聲/消錘/緩開/緩閉止回閥、安全泄壓閥、電動遙控閥等。根據使用介質和壓力的不同，我公司生的有活塞式和膜片式兩種供用戶選用。該類閥門的主要特點是利用管道的自身壓力，通過上下腔控制室的壓力差來控制主閥盤的啟閉，從面達到目的

2.JD745X/H多功能水泵專用止回閥說明：

金鈦閥門生產的JD745X多功能水泵控制閥主要用于工礦、企業、高層建筑由水泵直接給排水系統中，具有截止閥、止回閥、電動閥和水錘消除器四種功能。尤其適用于配套自動化控制系統，無需電氣控制柜和外接動力，按常規自動啟閉，具有速閉、緩閉及吸能腔三種防止和消除水錘的功能，能有效提高系統安全可靠性，滿足系統工程設備自動化控制要求。 金鈦閥門生產的JD745X由主閥和調節閥及接管系統組成，閥體采用直流式閥體，主閥控制室為膜片式或活塞式的雙控制室結構，控制室比一般水力控制閥增加了一個，增加了對主閥的控制功能，實現了對水泵出口的緩慢開啟、關閉。主要用于高層建筑給水系統和其它給水系統的水泵出口管路上，防止和減弱水泵啟閉時管線的水錘水擊，防止水倒流保護水泵，維護管路安全。



3.JD745X/H多功能水泵專用止回閥主要優點：

（1） 無需操作控制。利用水泵啟停時閥門前后的水壓差作為控制動力，具有隨水泵的啟閉而自動啟閉的功能。

（2） 閥門啟閉動作過程能有效地因防止水錘壓力波升高而產生的事故。據現場使用情況調查和實測，停泵水錘壓力峰值均在工作壓力的1．3倍以內。

（3） 無需現場調試，適用工況范圍廣。

（4） 基本無需維修。由于一閥替代三閥，維護維修工作量大大減少。

（5） 阻力損失小。采用流線型、寬閥體設計，阻力損失比國外同類產品降低50％以上，如DN200產品在v=2m／s的經濟流速工況時，多功能水泵控制閥損失為0．7m,而國外同類產品為1．5m。



4.JD745X/H多功能水泵專用止回閥工作原理

（1）停泵狀態，閥板在出口端及隔膜上腔靜壓作用下全部關閉。

（2）水泵啟動時，水壓從旁通管傳入下腔，主閥板及緩閉閥板在進口端及下腔水壓作用下緩慢開啟。

（3）在進水端壓力作用下，閥板上升到 大開口狀態，開口高度由流量決定。

（4）停泵瞬間，流量及壓力突然降低，主閥板在重力作用下開始向下滑落。

（5）當流量接近于零時，主閥被關閉，主閥板上留有泄流孔以減弱水錘沖擊力；主閥板上、下形成壓力差，閥門出口水壓從旁通管進入上腔推動膜片壓板，使下腔水排入閥門進口，緩閉閥板開始緩閉。

（6）緩閉閥板完全關閉泄流孔，閥門回到停泵初始狀態。

5.JD745X/H多功能水泵專用止回閥安裝調試

在水泵多功能控制閥安裝前，首先應檢查主閥是否完好，緊固件應無松動，附件是否齊全。然后，方工認為按多功能控制閥的安裝圖進行安裝。

要注意控制管路接入主閥的位置和管路上閥門的工作狀態。有逆止閥的一條控制管，一端接人膜片下腔，另一端接人閥的進水管。另一條控制管的一端接人膜片的上腔，一端接入閥的出水管；圖3中的調節和控制閥應全開。

主閥宜水平安裝，并注意閥體外的指示方向應與水流方向相同，不得反裝。閥蓋與膜片座上排氣閥和泄水閥是首次多功能控制閥使用時排氣和泄水用的，平時處于關閉狀態。根據使用情況，可用調節閥調整主閥的開啟和關閉速度

6.JD745X/H多功能水泵專用止回閥連接尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	205	220	245	290	400	425	457	535	610	660	692	750	865	1000	1030	1130	1130	1250
H	30	337	467	520	481	580	640	778	889	1010	1037	1264	1294	1324	1600	1750	1900	2100
