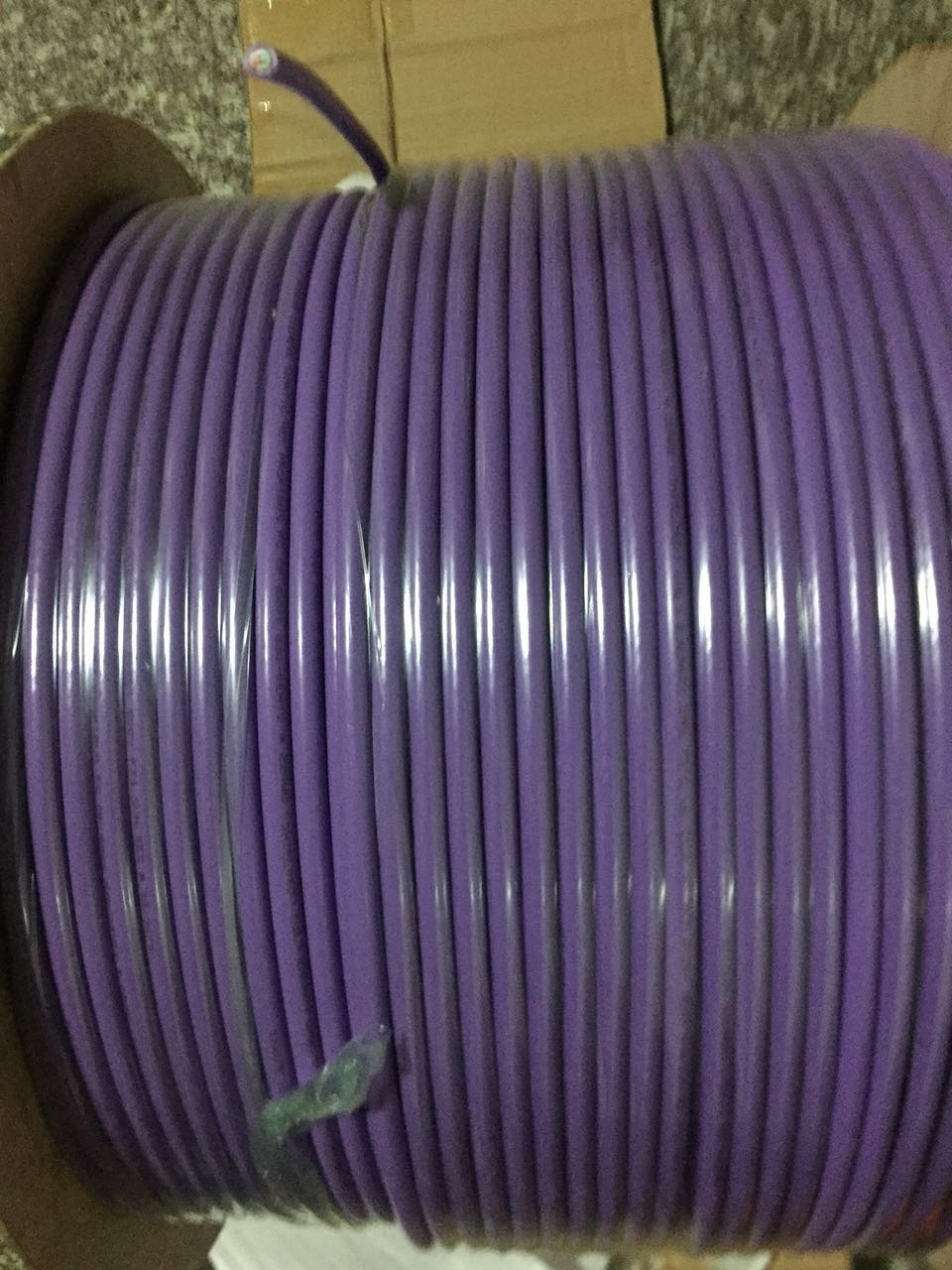

西門子PLC以太網信號屏蔽電纜6XV1830-0EH10
上海隆彥長期低價銷售西門子PLC,200，300，400，1200，西門子PLC附件，西門子電機，西門子人機界面，西門子變頻器，西門子數控伺服，電纜現貨供應，歡迎來電咨詢系列產品，折扣低，貨期準時，并且備有大量庫存.長期有效
我公司大量現貨供應，價格優勢，品質保證，德國原裝進口
================================
上海隆彥自動化科技有限公司
聯系人：徐經理（銷售經理）
24小時服務熱線：一三七九五二九零二五零
傳真 ( Tel )：021-67355123
郵箱 (Email)：327455152@qq.com
企業 ( Q Q )：327455152
地址 ( Add ): 上海市金山區楓涇鎮芙蓉路
=================================

安裝說明

總線電纜按米銷售。如果總線段必須由兩部分裝配（例如 >1000 m 段長），可使用外套（低電阻連接導線，在更廣泛的區域內連接屏蔽）。

FastConnect

使用 FastConnect 剝線工具，可以一下剝去新的快速連接電纜外皮并獲得精確的長度。
用這種方法能快速、方便地將總線接頭（除了 6ES7 972-0BA30-0XA0 外）連接到總線電纜。

遷移至離散式自動化技術

多年以來，PROFIBUS 已經成功地建立了機床和設備的現場總線，并廣泛地使用了信息技術領域的以太網技術和工業領域中的 PROFINET 技術。當今生產性系統缺少了這些系統中的任意一個都是無法想像的。

針對從 PROFIBUS 至分離式自動化技術中的 PROFINET 或者工業以太網的遷移，西門子公司推出一種解決方案，該解決方案可以使用現有兩線布線實現以太網通信。

通過 MM992-2VD 介質模塊進行通信
. 中斷程序的概念

        中斷程序是為處理中斷事件而事先編好的程序。中斷程序不是由程序調用，而是在中斷事件發生時由操作系統調用。在中斷程序中不能改寫其他程序使用的存儲器，***好使用局部變量。中斷程序應實現特定的任務，應“越短越好”，中斷程序由中斷程序號開始，以無條件返回指令（CRETI）結束。在中斷程序中禁止使用DISI、ENI、HDEF、LSCR和END指令。
2. 建立中斷程序的方法
       方法一：從“編輯”菜單→選擇插入（Insert）→ 中斷（Interrupt）。
       方法二：從指令樹，用鼠標右鍵單擊“程序塊”圖標并從彈出菜單→選擇插入（Insert）→ 中斷（Interrupt）。
       方法三：從“程序編輯器”窗口，從彈出菜單用鼠標右鍵單擊插入（Insert）→ 中斷（Interrupt）。
程序編輯器從先前的POU顯示更改為新中斷程序，在程序編輯器的底部會出現一個新標記，代表新的中斷程序。
西門子PLC以太網信號屏蔽電纜6XV1830-0EH10

⑴、西門子PLC模塊S7-300 有CPU模塊信號模塊：數字量輸出/輸入模塊模擬量輸出/輸入模塊通訊模塊功能模塊導軌， MMC內存卡電源模塊

西門子PLC以太網信號屏蔽電纜6XV1830-0EH10
S7-300CPU模塊分，CPU312 CPU313 CPU314 CPU315 CPU317 CPU318 信號模塊:SM321 SM322 SM331 SM332
⑵、西門子PLC模塊S7-200 有CPU模塊擴展模塊：繼電器輸出/輸入模塊開關量輸出/輸入模塊 PS207電源模塊電池盒文本顯示器
S7-200CPU模塊分，CPU221 CPU222 CPU224 CPU224XP CPU226 擴展模塊：EM221 EN222 EN223 EM231 EM232 EM235

⑶、西門子PLC模塊S7-400 有CPU模塊電源模塊4A,10A,20A 開關量輸出/輸入模塊模擬量輸出/輸入模塊通訊模板功能模板
西門子PLC以太網信號屏蔽電纜6XV1830-0EH10
S7-400CPU模塊分，CPU412 CPU414 CPU416 CPU417 擴展模板：SM421輸出 SM422輸入 SM431輸出 SM432輸入

西門子PLC以太網信號屏蔽電纜6XV1830-0EH10

電源模板
6ES7307-1BA00-0AA0	電源模塊(2A)
6ES7307-1EA00-0AA0	電源模塊(5A)
6ES7307-1KA01-0AA0	電源模塊(10A)
CPU
6ES7312-1AE13-0AB0	CPU312，32K內存 MPI協議
6ES7312-5BE03-0AB0	CPU312C，32K內存 10DI/6DO
6ES7313-5BF03-0AB0	CPU313C，64K內存 24DI/16DO / 4AI/2AO
6ES7313-6BF03-0AB0	CPU313C-2PTP，64K內存 16DI/16DO
6ES7313-6CF03-0AB0	CPU313C-2DP，64K內存 16DI/16DO
6ES7314-1AG13-0AB0	CPU314,96K內存
6ES7314-6BG03-0AB0	CPU314C-2PTP 96K內存 24DI/16DO / 4AI/2AO
6ES7314-6CG03-0AB0	CPU314C-2DP 96K內存 24DI/16DO / 4AI/2AO
6ES7315-2AG10-0AB0	CPU315-2DP, 128K內存
6ES7315-2EH13-0AB0	CPU315-2 PN/DP, 256K內存
6ES7317-2AJ10-0AB0	CPU317-2DP,512K內存
6ES7317-2EK13-0AB0	CPU317-2 PN/DP,1MB內存
6ES7318-3EL00-0AB0	CPU319-3 PN/DP,1.4M內存
內存卡
6ES7 953-8LF20-0AA0	SIMATIC Micro內存卡 64kByte(MMC)
6ES7 953-8LG11-0AA0	SIMATIC Micro內存卡128KByte(MMC)
6ES7 953-8LJ20-0AA0	SIMATIC Micro內存卡512KByte(MMC)
6ES7 953-8LL20-0AA0	SIMATIC Micro內存卡2MByte(MMC)
6ES7 953-8LM20-0AA0	SIMATIC Micro內存卡4MByte(MMC)
6ES7 953-8LP20-0AA0	SIMATIC Micro內存卡8MByte(MMC)
開關量模板
6ES7 321-1BH02-0AA0	開入模塊（16點，24VDC）
6ES7 321-1BH10-0AA0	開入模塊（16點，24VDC）
6ES7 321-1BH50-0AA0	開入模塊（16點，24VDC，源輸入）
6ES7 321-1BL00-0AA0	開入模塊（32點，24VDC）
6ES7 321-7BH01-0AB0	開入模塊（16點，24VDC，診斷能力）
6ES7 321-1EL00-0AA0	開入模塊（32點，120VAC）
6ES7 321-1FF01-0AA0	開入模塊（8點，120/230VAC）
6ES7 321-1FF10-0AA0	開入模塊（8點，120/230VAC）與公共電位單獨連接
6ES7 321-1FH00-0AA0	開入模塊（16點，120/230VAC）
6ES7 321-1CH00-0AA0	開入模塊（16點，24/48VDC）
6ES7 321-1CH20-0AA0	開入模塊（16點，48/125VDC）
6ES7 322-1BH01-0AA0	開出模塊（16點，24VDC）
6ES7 322-1BH10-0AA0	開出模塊（16點，24VDC）高速
6ES7 322-1CF00-0AA0	開出模塊（8點，48-125VDC）
6ES7 322-8BF00-0AB0	開出模塊（8點，24VDC）診斷能力
6ES7 322-5GH00-0AB0	開出模塊（16點，24VDC，獨立接點，故障保護）
6ES7 322-1BL00-0AA0	開出模塊（32點，24VDC）
6ES7 322-1FL00-0AA0	開出模塊（32點，120VAC/230VAC）
6ES7 322-1BF01-0AA0	開出模塊（8點，24VDC，2A）
6ES7 322-1FF01-0AA0	開出模塊（8點，120V/230VAC）
6ES7 322-5FF00-0AB0	開出模塊（8點，120V/230VAC，獨立接點）
6ES7 322-1HF01-0AA0	開出模塊（8點,繼電器,2A）
6ES7 322-1HF10-0AA0	開出模塊（8點,繼電器,5A，獨立接點）
6ES7 322-1HH01-0AA0	開出模塊(16點,繼電器)
6ES7 322-5HF00-0AB0	開出模塊（8點,繼電器,5A，故障保護）
6ES7 322-1FH00-0AA0	開出模塊（16點，120V/230VAC）
6ES7 323-1BH01-0AA0	8點輸入，24VDC；8點輸出，24VDC模塊
6ES7 323-1BL00-0AA0	16點輸入，24VDC；16點輸出，24VDC模塊
模擬量模板
6ES7 331-7KF02-0AB0	模擬量輸入模塊(8路，多種信號)
6ES7 331-7KB02-0AB0	模擬量輸入模塊(2路，多種信號)
6ES7 331-7NF00-0AB0	模擬量輸入模塊(8路，15位精度)
6ES7 331-7NF10-0AB0	模擬量輸入模塊(8路，15位精度)4通道模式
6ES7 331-7HF01-0AB0	模擬量輸入模塊(8路，14位精度，快速)
6ES7 331-1KF01-0AB0	模擬量輸入模塊(8路, 13位精度)
6ES7 331-7PF01-0AB0	8路模擬量輸入,16位,熱電阻
6ES7 331-7PF11-0AB0	8路模擬量輸入,16位,熱電偶
6ES7 332-5HD01-0AB0	模擬量輸出模塊(4路)
6ES7 332-5HB01-0AB0	模擬輸出模塊(2路)
6ES7 332-5HF00-0AB0	模擬輸出模塊(8路)
6ES7 332-7ND02-0AB0	模擬量輸出模塊(4路，15位精度)
6ES7 334-0KE00-0AB0	模擬量輸入(4路RTD)/模擬量輸出（2路）
6ES7 334-0CE01-0AA0	模擬量輸入(4路)/模擬量輸出（2路）
附件
6ES7 365-0BA01-0AA0	IM365接口模塊
6ES7 360-3AA01-0AA0	IM360接口模塊
6ES7 361-3CA01-0AA0	IM361接口模塊
6ES7 368-3BB01-0AA0	連接電纜 (1米)
6ES7 368-3BC51-0AA0	連接電纜 (2.5米)
6ES7 368-3BF01-0AA0	連接電纜 (5米)
6ES7 368-3CB01-0AA0	連接電纜 (10米)
6ES7 390-1AE80-0AA0	導軌(480mm)
6ES7 390-1AF30-0AA0	導軌(530mm)
6ES7 390-1AJ30-0AA0	導軌(830mm)
6ES7 390-1BC00-0AA0	導軌(2000mm)
6ES7 392-1AJ00-0AA0	20針前連接器
6ES7 392-1AM00-0AA0	40針前連接器
6ES7 392-1BM01-0AA0	彈簧行連接器
功能模板
6ES7 350-1AH03-0AE0	FM350-1 計數器功能模塊
6ES7 350-2AH00-0AE0	FM350-2 計數器功能模塊
6ES7 351-1AH01-0AE0	FM351 定位功能模塊
6ES7 352-1AH02-0AE0	FM352 電子凸輪控制器+組態包光盤
6ES7 355-0VH10-0AE0	FM355C 閉環控制模塊
6ES7 355-1VH10-0AE0	FM355S 閉環控制系統
6ES7 355-2CH00-0AE0	FM355-2C 閉環控制模塊
6ES7 355-2SH00-0AE0	FM355-2S 閉環控制模塊
6ES7 338-4BC01-0AB0	SM338絕對位置輸入模塊
6ES7 352-5AH00-0AE0	FM352-5高速布爾處理器
6ES7 352-5AH00-7XG0	FM352-5功能軟件包
通訊模板	新歐元進價5.8
6ES7 340-1AH02-0AE0	CP340 通訊處理器（RS232）
6ES7 340-1BH02-0AE0	CP340 通訊處理器（20mA/TTY）
6ES7 340-1CH02-0AE0	CP340 通訊處理器（RS485/RS422）
6ES7 341-1AH01-0AE0	CP341 通訊處理器（RS232）
6ES7 341-1BH01-0AE0	CP341 通訊處理器（20mA/TTY）
6ES7 341-1CH01-0AE0	CP341 通訊處理器（RS485/RS422）
6ES7 870-1AA01-0YA0	可裝載驅動 MODBUS RTU 主站
6ES7 870-1AB01-0YA0	可裝載驅動 MODBUS RTU 從站
6ES7 902-1AB00-0AA0	RS232電纜 5m
6ES7 902-1AC00-0AA0	RS232電纜 10m
6ES7 902-1AD00-0AA0	RS232電纜 15m
6ES7 902-2AB00-0AA0	20mA/TTY電纜 5m
6ES7 902-2AC00-0AA0	20mA/TTY電纜 10m
6ES7 902-2AG00-0AA0	20mA/TTY電纜 50m
6ES7 902-3AB00-0AA0	RS485/RS422電纜 5m
6ES7 902-3AC00-0AA0	RS485/RS422電纜 10m
6ES7 902-3AG00-0AA0	RS485/RS422電纜 50m
6GK7 342-5DA02-0E0	CP342-5通訊模塊
6GK7 342-5DF00-0E0	CP342-5 光纖通訊模塊
6GK7 343-5FA01-0E0	CP343-5通訊模塊
6GK7 343-1EX30-0E0	CP343-1 以太網通訊模塊
6GK7 343-1EX21-0E0	CP343-1 以太網通訊模塊
6GK7 343-1CX00-0E0	CP343-1 以太網通訊模塊
6GK7 343-1CX10-0E0	CP343-1 以太網通訊模塊
6GK7 343-1GX20-0E0	CP343-1 IT 以太網通訊模塊
6GK7 343-1GX21-0E0	CP343-1 IT 以太網通訊模塊(支持PROFINET)
6GK7 343-1HX00-0E0	CP343-1PN PROFINET以太網通訊模塊

訂貨號	6XV1 830-0EH10	6XV1 831-2A	6XV1 830-0JH10	6XV1 830-0GH10
產品類型描述	PROFIBUS FC 標準電纜	PROFIBUS FC 標準電纜 IS GP	PROFIBUS FC 高強度電纜	PROFIBUS FC ?食品行業電纜
適合的用途	多功能	通用電纜，用于本質安全分布式 I/O 系統	用于腐蝕環境及機械應力嚴重的工況	食品、飲料和煙草制造業
電纜名稱	02YSY (ST) CY 1 × 2 × 0.64/2.55-1 50 KF 40 FR VI	02YSY (ST) CY 1 × 2 × 0.65/2.56 BL KF40 FR	02YSY (ST) CY 1 × 2 × 0.64/2.55-150 KF 40 FR VI	02YSY (ST) C2Y 1 × 2 × 0.64/2.55-1 50 KF 40
電氣數據
單位長度的衰減測量
16 MHz 時***大	42 dB/km	42 dB/km	42 dB/km	42 dB/km
4 MHz 時***大	22 dB/km	22 dB/km	22 dB/km	22 dB/km
38.4 kHz 時***大	4 dB/km	4 dB/km	4 dB/km	4 dB/km
9.6 kHz 時***大	2.5 dB/km	2.5 dB/km	2.5 dB/km	2.5 dB/km
9.6 kHz 下的特征阻抗	270 Ω	270 Ω	270 Ω	270 Ω
9.6 kHz 下特征阻抗的相對對稱誤差	± 10%	± 10%	± 10%	± 10%
38.4 kHz 下的特征阻抗	185 Ω	185 Ω	185 Ω	185 Ω
38.4 kHz 下特征阻抗的相對對稱誤差	± 10%	± 10%	± 10%	± 10%
特征阻抗，3 MHz ...20 MHz 時	150 Ω	150 Ω	150 Ω	150 Ω
特征阻抗的相對對稱公差，3 MHz ...20 MHz 時	± 10%	± 10%	± 10%	± 10%
標稱特征阻抗	150 Ω	150 Ω	150 Ω	150 Ω
單位長度的回路電阻，***大值	110 Ohm/km	110 Ohm/km	110 Ohm/km	110 Ohm/km
單位長度的屏蔽電阻，***大值	9.5 Ohm/km	9.5 Ohm/km	9.5 Ohm/km	9.5 Ohm/km
1 kHz 下的單位長度電容	28.5 nF/km	28.5 nF/km	28.5 nF/km	28.5 nF/km
工作電壓（有效值）	100V	100V	100V	100V
機械數據
護套
電纜護套材料	PVC	PVC	PUR	PE
電纜護套外徑	8 mm	8 mm	8 mm	8 mm
電纜護套外徑的對稱誤差	0.4 mm	0.4 mm	0.4 mm	0.4 mm
電纜護套的顏色	紫色	藍色	紫色	黑色
環境溫度
工作期間	-40 ... +75 °C	-40 ... +75 °C	-40 ... +60 °C	-40 ... +60 °C
運輸期間	-40 ... +75 °C	-40 ... +75 °C	-40 ... +60 °C	-40 ... +60 °C
存儲期間	-40 ... +75 °C	-40 ... +75 °C	-40 ... +60 °C	-40 ... +60 °C
安裝時	-40 ... +75 °C	-40 ... +75 °C	-40 ... +60 °C	-40 ... +60 °C
彎曲半徑
可進行一次彎曲，***小允許值	75 mm	75 mm	75 mm	75 mm
可進行重復彎曲，***小允許值	150 mm	120 mm	150 mm	150 mm
***大張力負荷	100 N	100 N	100 N	100 N
單位長度重量	76 kg/km	80 kg/km	73 kg/km	67 kg/km
燃燒特性	阻燃性符合 IEC 60332-3-24 Category C	阻燃性符合 IEC 60332-3-24 Category C	阻燃性能符合標準 IEC 60332-1	可燃
耐化學腐蝕
耐礦物油	有條件耐受	有條件耐受	耐受性	有條件耐受
耐油脂	有條件耐受	有條件耐受	有條件耐受	有條件耐受
抗紫外線輻射	耐受性	耐受性	耐受性	耐受性
產品性能
無鹵素	X	X	X	X
不含硅樹脂	√	√	√	√
FastConnect 電氣連接型號	√	√	√	√
UL 認證/額定值 300 V	√/CMG/CL3/防曬	√/CMG/CL3/防曬	√ /CMX	X
UL 認證/額定值 600 V	√	√	X	X

訂貨號	6XV1 830-3FH10	6XV1 831-2K	6XV1 830-3EH10	6XV1 830-0LH10
產品類型描述	PROFIBUS FC 接地電纜	PROFIBUS FC 軟電纜	PROFIBUS FC 拖曳電纜	PROFIBUS FC FRNC 電纜 GP
適合的用途	地下	偶爾移動的機器部件	在電纜托架中使用	無鹵阻燃應用
電纜名稱	02YSY (ST) CY2Y 1 × 2 × 0.64/2.55-1 50 KF 40 SW	02YH (ST) C11Y 1 × 2 × 0.64/2.56-1 50 LI KF 40 FRNC FC VI	02YY (ST) C11Y 1 × 2 × 0.64/2.55-150 LI KF 40 FR petrol	02YSH (ST) CH 1 × 2 × 0.64/2.55-1 50 VI KF 25 FRNC
電氣數據
單位長度的衰減測量
16 MHz 時***大	42 dB/km	49 dB/km	49 dB/km	42 dB/km
4 MHz 時***大	22 dB/km	25 dB/km	25 dB/km	22 dB/km
38.4 kHz 時***大	4 dB/km	4 dB/km	4 dB/km	4 dB/km
9.6 kHz 時***大	2.5 dB/km	3 dB/km	3 dB/km	2,5 dB/km
9.6 kHz 下的特征阻抗	270 Ω	270 Ω	270 Ω	270 Ω
相對對稱容差 9.6 kHz 下的特征阻抗	± 10%	± 10%	± 10%	± 10%
38.4 kHz 下的特征阻抗	185 Ω	185 Ω	185 Ω	185 Ω
相對對稱容差 38.4 kHz 下的特征阻抗	± 10%	± 10%	± 10%	± 10%
特征阻抗，3 MHz ...20 MHz 時	150 Ω	150 Ω	150 Ω	150 Ω
特征阻抗的相對對稱公差，3 MHz ...20 MHz 時	± 10%	± 10%	± 10%	± 10%
標稱特征阻抗	150 Ω	150 Ω	150 Ω	150 Ω
單位長度的回路電阻，***大值	110 Ohm/km	133 Ohm/km	133 Ohm/km	110 Ohm/km
單位長度的屏蔽電阻，***大值	9.5 Ohm/km	14 Ohm/km	14 Ohm/km	9.5 Ohm/km
1 kHz 下的單位長度電容	28.5 nF/km	28 nF/km	28 nF/km	29 nF/km
工作電壓（有效值）	100V	100V	100V	100V
機械數據
護套
電纜護套材料	PE/PVC	PUR	PUR	FRNC
電纜護套外徑	10.8 mm	8 mm	8 mm	8 mm
電纜護套外徑的對稱誤差	0.5 mm	0.4 mm	0.4 mm	0.4 mm
電纜護套的顏色	黑色	紫色	深棕色	淺紫色
環境溫度
工作期間	-40 ... +60 °C	-20 ... +60 °C	-40 ... +60 °C	-25 ... +80 °C
運輸期間	-40 ... +60 °C	-40 ... +60 °C	-40 ... +60 °C	-25 ... +80 °C
存儲期間	-40 ... +60 °C	-40 ... +60 °C	-40 ... +60 °C	-25 ... +80 °C
安裝時	-40 ... +60 °C	-40 ... +60 °C	-40 ... +60 °C	-25 ... +80 °C
彎曲半徑
可進行一次彎曲，***小允許值	80 mm	40 mm	40 mm	60 mm
可進行重復彎曲，***小允許值	160 mm	120 mm	120 mm	80 mm
彎曲循環次數	-	-	3 000 000	-
***大張力負荷	100 N	100 N	100 N	100 N
單位長度重量	117 kg/km	70 kg/km	70 kg/km	72 kg/km
燃燒特性	可燃	阻燃性能符合標準 IEC 60332-1-2	阻燃性能符合標準 IEC 60332-1-2	阻燃性符合 IEC 60332-3-24 C 類、IEC 60332-3-22 A 類
耐化學腐蝕
耐礦物油	有條件耐受	有條件耐受	耐受性	有條件耐受
耐油脂	有條件耐受	有條件耐受	耐受性	有條件耐受
耐放射性紫外輻射	耐受性	耐受性	耐受性	耐受性
產品性能
無鹵素	X	√	X	√
不含硅樹脂	√	√	√	√
FastConnect 電氣連接型號	√	√	√	√
UL 認證/額定值 300 V	X	√ /CMX	√ /CMX	√/CM/CL3/防曬
UL 認證/額定值 600 V	X	X	X	√

訂貨號	6XV1 830-3GH10	6XV1 830-0PH10	6XV1 830-0MH10
產品類型描述	PROFIBUS 吊掛電纜	PROFIBUS 扭轉電纜	SIENOPYR FR 船用電纜
適合的用途	吊掛附件	用于移動機器部件	船級社認證
電纜名稱	02YS (ST) CY 1 x 2 x 0.65/2.56 LI petrol FR	02Y (ST) C 11Y 1 x 2 x 0.65/2.56-150 LI FR VI	M-02Y (ST) CH X 1 x 2 x 0.35 100 V
電氣數據
單位長度的衰減測量
16 MHz 時	49 dB/km	49 dB/km	45 dB/km
4 MHz 時	25 dB/km	25 dB/km	22 dB/km
38.4 kHz 時	4 dB/km	3 dB/km	5 dB/km
9.6 kHz 時	3 dB/km	2.5 dB/km	3 dB/km
特征抗阻為 9.6 kHz	270 Ω	270 Ω	250 Ω
相對對稱容差 9.6 kHz 下的特征阻抗	± 10%	± 10%	± 10%
特征抗阻為 38.4 kHz	185 Ω	185 Ω	185 Ω
相對對稱容差 38.4 kHz 下的特征阻抗	± 10%	± 10%	± 10%
特征阻抗， 3 MHz ...20 MHz 時	150 Ω	150 Ω	150 Ω
相對對稱容差 3 MHz ...20 MHz 下的特征阻抗	± 10%	± 10%	± 10%
標稱特征阻抗	150 Ω	150 Ω	150 Ω
單位長度的回路電阻，***大值	133 Ohm/km	98 Ohm/km	110 Ohm/km
單位長度的屏蔽電阻，***大值	19 Ohm/km	14 Ohm/km	-
1 kHz 下的單位長度電容	28 nF/km	29 nF/km	-
工作電壓（有效值）	100V	100V	100V
機械數據
護套
電纜護套材料	PVC	PUR	聚合物
電纜護套外徑	8 mm	8 mm	10.3 mm
外徑的對稱誤差電纜護套直徑	0.3 mm	0.4 mm	0.5 mm
電纜護套的顏色	深棕色	紫色	黑色
環境溫度
工作期間	-40 ... +80 °C	-25 ... +75 °C	-40 ... +80 °C
運輸期間	-40 ... +80 °C	-40 ... +80 °C	-40 ... +80 °C
存儲期間	-40 ... +80 °C	-40 ... +80 °C	-40 ... +80 °C
安裝時	-40 ... +80 °C	-25 ... +75 °C	-10 ... +50°C
彎曲半徑
對于一次彎曲， ***小允許值	30 mm	30 mm	108 mm
對于重復彎曲， ***小允許值	70 mm	60 mm	216 mm
***大張力負荷	80 N	100 N	100 N
單位長度重量	64 kg/km	65 kg/km	109 kg/km
燃燒特性	阻燃性能符合標準 IEC 60332-1	阻燃性能符合標準 IEC 60332-1-2	阻燃性能符合標準 IEC 60332-3-24
耐化學腐蝕
耐礦物油	有條件耐受	耐受性	耐受性
耐油脂	有條件耐受	耐受性	耐受性
抗紫外線輻射	耐受性	耐受性	耐受性
產品性能
無鹵素	X	X	√
不含硅樹脂	√	√	√
FastConnect 電氣連接型號	X	X	X
UL 認證/額定值 300 V	√/ CM/CMG/PLCT/ 防曬/防油	√ /CMX	X
UL 認證/額定值 600 V	√	X	X
船級社協會	-	-	英國勞氏船級社，德國勞氏船級社

訂貨號	6XV1 860-2R	6XV1 860-2S
產品類型描述	PROFIBUS 混合標準電纜	PROFIBUS 混合加強電纜
適合的用途	ET 200pro	ET 200pro，電纜耐飛濺的焊料（符合 HD22.2 S3/5）
電纜名稱	02Y(ST)C 1x2x0.65/2.56-1 50LI LIY-Z Y 2 x 1 x 1.5 VI	02Y(ST)C 1 x 2 x 0.65/2.56-150LI LIH-Z 1 1Y 2 x 1 x 1.5 VI FRNC
電氣數據
單位長度的衰減測量
16 MHz 時	49 dB/km	49 dB/km
4 MHz 時	25 dB/km	25 dB/km
9.6 MHz 時	3 dB/km	3 dB/km
特征阻抗
9.6 kHz 時	270 Ω	270 Ω
38.4 kHz 時	185 Ω	185 Ω
3 MHz ...20 MHz 時	150 Ω	150 Ω
額定值	150 Ω	150 Ω
特征阻抗的對稱誤差
3 MHz ...20 MHz 時	± 15 Ω	± 15 Ω
38.4 kHz 時	± 18.5 Ω	± 18.5 Ω
9.6 MH 時	± 27 Ω	± 27 Ω
單位長度的回路電阻，***大值	138 Ohm/km	138 Ohm/km
單位長度的屏蔽電阻，***大值	10 Ohm/km	10 Ohm/km
1 kHz 下的單位長度電容	30 nF/m	30 nF/m
工作電壓（有效值）	300V	300V
25℃ 時電源導線的連續電流	7.5 A	7.5 A
機械數據
電纜包皮層
材料	PVC	PUR
外徑	11 mm	11 mm
彩色型	紫色	紫色
下面尺寸	10.5 mm	10.5 mm
上面尺寸	11.5 mm	11.5 mm
電源導線
導體截面積	1.5 mm	1.5 mm
導線絕緣的顏色	黑色	黑色
環境溫度
安裝時	-40 ... +75 °C	-40 ... +75 °C
工作期間	-40 ... +75 °C	-40 ... +75 °C
存儲期間	-40 ... +75 °C	-40 ... +75 °C
運輸期間	-40 ... +75 °C	-40 ... +75 °C
彎曲半徑
一次彎曲	44 mm	44 mm
重復彎曲	125 mm	125 mm
彎曲次數	-	3 000 000
***大張力負荷	450 N	450 N
單位長度重量	140 kg/km	135 kg/km
燃燒特性	阻燃性能符合標準 IEC 60332-1-2	阻燃性能符合標準 IEC 60332-1-2
耐化學腐蝕
耐礦物油	有條件耐受	耐受性
耐油脂	有條件耐受	耐受性
抗紫外線輻射	X	X
產品性能
無鹵素	X	√
不含硅樹脂	√	√
FastConnect 電氣連接型號	X	X
UL 認證/額定值 300 V	√/CMG	√ /CMX
UL 認證/額定值 600 V	X	X

西門子是全球***大的電氣化公司自1872年進入中國以來卓越的解決方案和產品堅持不懈地對中國的發展提供全面支持，目前西門子在中國已經有6家分公司如：蘇州電器、南京電機、上海、武漢、大連、成都西門子在中國已擁有64個辦事處，2014年西門子在中國的銷售額就高達720億人民幣不包括（中國香港，中國澳門，中國臺灣）的銷售額。
設備定期測試、調整
（1）每半年或季度檢查PLC柜中接線端子的連接情況，若發現松動的地方及時重新堅固連接；
（2）對柜中給主機供電的電源每月重新測量工作電壓；
設備定期清掃
（1）每六個月或季度對PLC進行清掃，切斷給PLC供電的電源把電源機架、CPU主板及輸入/輸出板依次拆下，進行吹掃、清掃后再依次原位安裝好，將全部連接恢復后送電并啟動PLC主機。認真清掃PLC箱內衛生；
（2）每三個月更換電源機架下方過濾網；
檢修前準備
（1）檢修前準備好工具；
（2）為保障元件的功能不出故障及模板不損壞，必須用保護裝置及認真作防靜電準備工作；
（3）檢修前與調度和操作工聯系好，需掛檢修牌處掛好檢修牌；
設備拆裝順序及方法
（1）停機檢修，必須兩個人以上監護操作；
（2）把CPU前面板上的方式選擇開關從“運行”轉到“停”位置；
（3）關閉PLC供電的總電源，然后關閉其它給模坂供電的電源；
（4）把與電源架相連的電源線記清線號及連接位置后拆下，然后拆下電源機架與機柜相連的螺絲，電源機架就可拆下；
（5） CPU主板及I/0板可在旋轉模板下方的螺絲后拆下；
（6）安裝時以相反順序進行；
檢修工藝及技術要求
（1）測量電壓時，要用數字電壓表或精度為1%的萬能表測量
（2）電源機架，CPU主板都只能在主電源切斷時取下；
（3）在RAM模塊從CPU取下或插入CPU之前，要斷開PC的電源，這樣才能保證數據不混亂；
（4）在取下RAM模塊之前，檢查一下模塊電池是否正常工作，如果電池故障燈亮時取下模塊RAM內容將丟失；
（5）輸入/輸出板取下前也應先關掉總電源，但如果生產需要時I/0板也可在可編程控制器運行時取下，但CPU板上的QVZ（超時）燈亮；
（6）撥插模板時，要格外小心，輕拿輕放，并運離產生靜電的物品；
（7）更換元件不得帶電操作；
（8）檢修后模板安裝一定要安插到位
