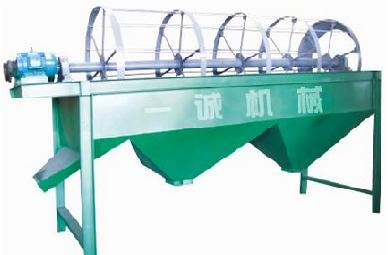

滾筒式篩分機是復混肥生產中常用設備，其主要用于成品與返料的分離，也可實現產品的分級，使成品均勻分類。滾筒篩是由滾筒、機架、漏斗、減速器、電動機五個部分成。物料由進料口進入滾筒后，一方面隨著滾筒轉動而被篩選，一方面粒度大的物料沿著滾筒的斜度向前流動，通過不同網目的的篩網逐漸被篩出。物料篩出后落入各自的漏斗，然后由人工運出或自流送往成品堆。該機采用了組合式篩網，便于維修與更換，其結構簡單、操作方便、運轉平穩，是復混肥生產中的理想設備。15093145345.15638288085

三、結構簡述

該機可分為三大部分：

1.機架部分：該機機架均采用優碳鋼板、槽鋼焊接而成，并通過了嚴格的產品合格認證和特定的工藝要求，已達到本機所使用的目的；

2.傳動篩分部分：該部分均采用組合式篩網，其由傳動輪通過聯軸器傳至主軸，該篩網安裝與焊接在主軸的滾籠上。物料從進料端進入，在滾籠不斷回轉、分級，從下方出料口均勻流出，其有效地將成品與返料分離，從而降低勞動強度；

3.傳動聯接部分：電動機帶動皮帶輪、三角帶、減速機傳動，使主軸旋轉工作，其中傳動減速機與主機工作部分，均采用柱銷式聯接器相齒合傳遞驅動，方便組裝與維修。
