304+四氟基本型金屬纏繞墊廠家直銷，異性定做

產品價格：￥2（人民幣）

規格：規格齊全

發貨地：河北廊坊市

品牌：

最小起訂量：1件

QQ洽談點擊詢價進入商鋪

廊坊中英石棉化工有限公司

免費會員

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：廊坊中英石棉化工有限公司

商鋪名稱：廊坊中英石棉化工有限公司

聯系人：畢先生（先生）

聯系手機：

固定電話：

企業郵箱：905086251@qq.com

聯系地址：河北省廊坊市大城縣大廣安工業區

郵編：65900

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

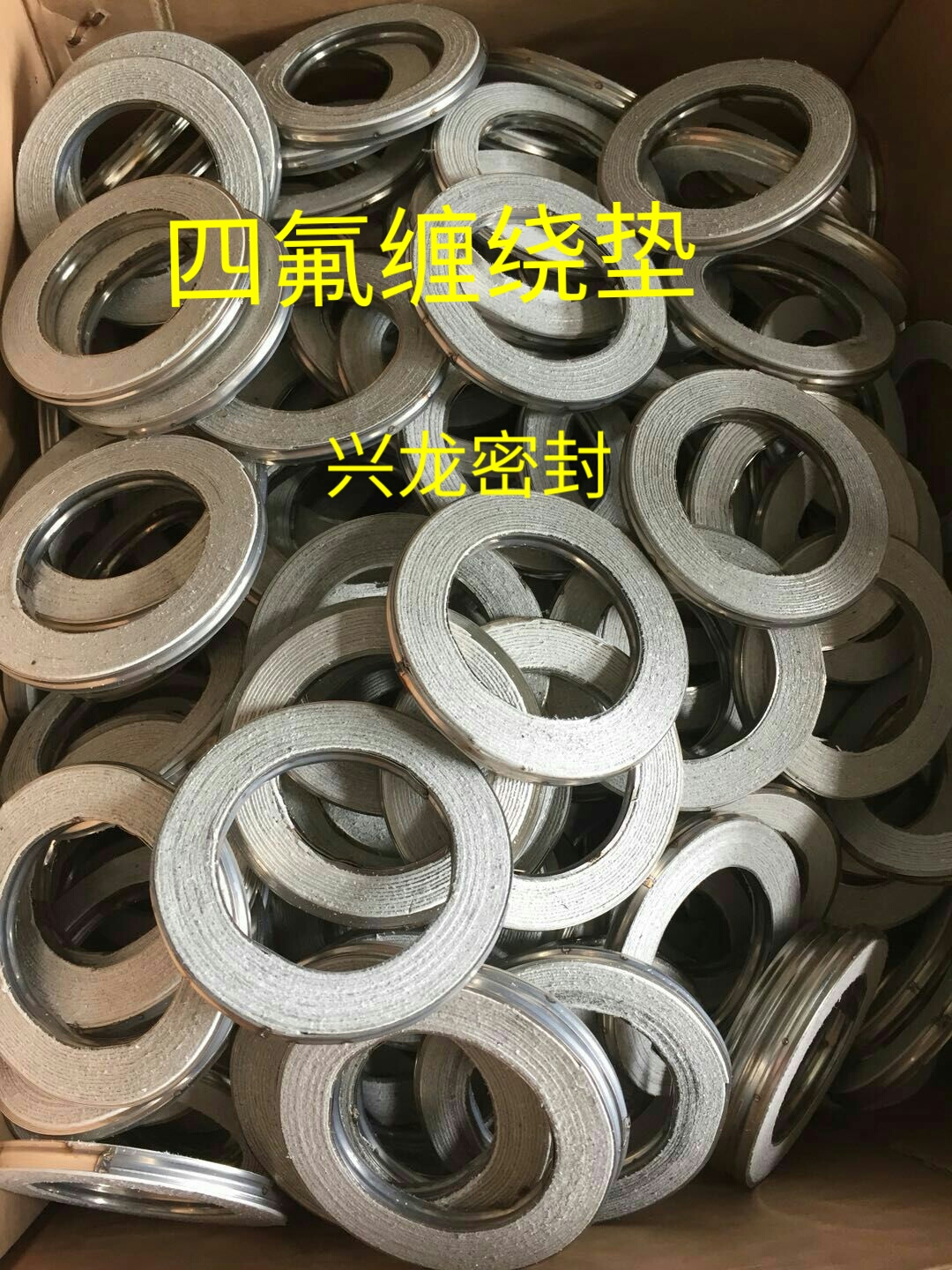

基本型金屬纏繞墊片
通常采用優質SUS304、SUS316（“V”形或“W”形)等不銹鋼纏繞帶與石墨、石棉、聚四氟乙烯、無石棉等軟性材料相互交替重迭螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定，基本型金屬纏繞墊片不帶內外環一般用在中低壓的榫槽面和平面或凹凸面的法蘭中
性能特點：
纏繞式墊片壓縮性能，回彈性能良好，具有多道密封和一定的自緊功能，對于法蘭壓緊面的表面缺陷不太敏感，不粘結法蘭密封表面，可部分消除壓力.溫度變化和機械振動的影響；能在高溫.低溫.高真空.沖擊振動等循環交變的各種苛刻條件下，保持其優良的密封性能。
使用設備:石油、化工、冶金、電力、船舶、燃氣、核能、航天、紡織、醫藥、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處靜密封部位。

纏繞墊片結構形式及代號和使用法蘭類別：

基本型式	代號	適用的法蘭密封面	厚度(mm)
基本型式	代號	適用的法蘭密封面	V型基本體/環	W型基本體/環
基本型	A或R型	榫槽面、凹凸面、平面和凹槽面	3.2;4.5	4.8;5.5;7.5
帶內環型	B或RIR型	榫槽面、凹凸面、平面和凹槽面	3.2/2 4.5/3	4.8/3.0 5.5/4.0 7.5/5.0
帶定位環型	C或CG型	平面或凸面
帶內環及定位環型	D或CGI型	平面或凸面

材料:
1.基本型纏繞金屬帶
A. 采用厚度為0.15mm~0.25mm的, sus304,sus316L,sus321等冷軋鋼帶，或由供需雙方協商確定。
B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷
C.不銹鋼的硬度值 HV≤200

2. 基本型纏繞非金屬帶
A 非金屬填充為特制的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，及云母帶等。帶的厚度為 0.3-1.0mm。
B. 特制石棉燒失量必須≤25%
C. 非金屬帶的氯離子含量≤100PPM
D.各類介質及各種非金屬帶的推薦使用溫度及壓力如下表：

纏繞墊片各種非金屬材料主要技術參數：

材料	標識代號	溫度 ℃	最大工作壓力	適用介質	壓縮率%	回彈率%	應力松馳率%
膨脹石墨	F.G.	-220--550	250 BAR	腐蝕性介質	18--30	≥17	≤18
特制石棉帶	ASB	-150--450	100 BAR	般氣密性	18--30	≥19	≤28
聚四氟乙烯	PTFE	-200-- 250	100 BAR	腐蝕性介質	18--30	≥15	≤13
無石棉材料	NAF	-100--350	100 BAR	一般氣密性	18--30	≥19	≤28
云母	MICA	-150--800	100 BAR	特高溫	18--30	≥19
陶瓷	CER	-200--1090	100 BAR	超高溫	18--40	≥19

下表用于對內環及纏繞金屬帶的材質選擇：

材料名稱	縮寫標記	硬度(HB)	溫度(°C)
SUS 304	304	130~180	-195~+550
SUS 316L	316L	130~180	-100~+550
SUS 321	321	130~190	-195~+760
HASTELLOR-B2	HASTB	215	-185~+1090
INCONEL-600	INC600	150	-100~+1090
MONEL-400	MON	150	-130~+820
鈦	T2	215	-195~+1090

金屬纏繞墊片基本體厚度公差：

項目	厚度(mm)	公差(mm)
墊片厚度	4.5, 3.2	+0.2 -0.1
環厚度	3.0	±0.25

下表是纏繞墊片直徑公差（即用于法蘭的名義管道直徑）：

	DIN (mm)	ANSI B16.5 BS1560 (mm) Mss sp-44	API 605	公差
內環內徑墊片內徑	<=600	<=24"	>=26" and <=34"	±0.5
	>600 and <=800	>24" and <=34"	>=36" and <=60"	±0.9
	>800 and <=1600	>34" and <=60"		±1.3
	>1600	>60"		±1.6
墊片外徑	<=600	<=24"	<=24"	±0.9
	>600 and <=16000	>24" and <=60"	>24" and <=60"	±1.8
	1600	>60"		±2.2
外環外徑			>=1/2" and <=60"	±0.9
	<=600	<=24"		0-1.0
	>600 and <=1000	>24" and <=34"		0-1.8
	>1000 and <=1600"	>34" and <=60		0-2.2

金屬石墨纏繞墊片主要性能參數：

纏繞墊片系數	m=2.5-4
纏繞墊片使用壓力	≤25MPa
纏繞墊片使用溫度	-196℃-700℃(氧化性介質中不高于600℃)
纏繞墊片最小預緊比壓	y=68MPa
