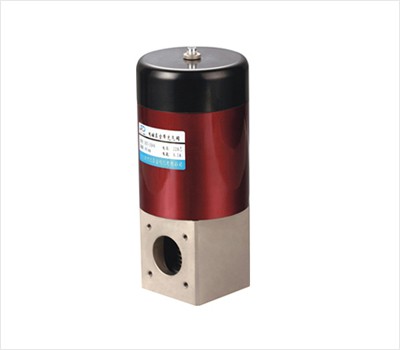

　　DDC-JQ型系列電磁真空帶充氣閥是安裝在機械式真空泵上的專用閥門。閥門與泵接在同一電源上，泵的開啟與停止直接控制了閥的開啟與關閉。當泵停止工作或電源突然中斷時，閥能自動將真空系統封閉，并將大氣通過泵的進氣口充入泵腔，避免泵油返流污染真空系統。
　　適用的工作介質為空氣及非腐蝕性氣體。

詳細說明

? 主要技術性能

適用范圍(Pa) 105～1x10-2 閥門漏率(Pa.L/S) ＜6.7x104 適用溫度(℃) -25～+50 線圈溫升(℃) ≤65 開閉時間(S) ≤3 電源電壓(V/Hz) 220±10%/50 法蘭標準 JB919

? 連接及外形尺寸

型號 通徑(DN) ΦW ΦB H h bxb n-d 匹配機械泵型號 DDC-JQ16A 16 68 42 176 28 48x48 4-M5 2XZ-0.5/1 DDC-JQ25A 25 82 55 199 35 58x58 4-M6 2XZ-2/4 DDC-JQ32 32 92 64 226 40 68x68 4-M6 2XZ-4 DDC-JQ40 40 110 70 245 44 80x80 4-M6 2XZ-8 DDC-JQ50A 50 125 90 290 56 95x95 4-M8 2X-15 DDC-JQ65 65 135 105 320 65 115x115 4-M8 2X-30A DDC-JQ80 80 165 125 367 75 140x140 4-M8 2X-70A

注：快卸及活套法蘭連接方式請參閱DDC-JQ-B系列電磁真空帶充氣閥(內有DN100規格)
