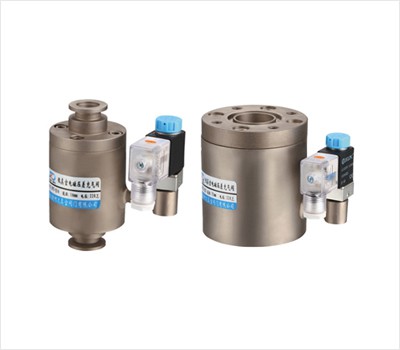

真空電磁閥|DYC-Q系列低真空電磁壓差充氣閥|充氣電磁閥
　　DYC-Q型系列低真空電磁壓差充氣閥是安裝在機械真空泵進氣口上一種新型真空閥。其工作原理是機械泵的電源和電磁閥線圈的電源接在同一電路上，當機械真空泵因工作需要突然停電、停止運轉時，該閥利用大氣壓力使閥芯自動關閉，截止和真空系統相連的通道，同時向泵內放大氣，防止機械泵油返回真空系統，起到了保護真空系統作用，有利于機械泵再啟動。
　　適用的工作介質為空氣及非腐蝕性氣體。

詳細說明

? 主要技術性能

適用范圍(Pa) 105～102 閥門漏率(Pa.L/S) ＜6.5x10-2 介質溫度(℃) -25～+40 開閉時間(S) ≤3 電源電壓(V/Hz) 220/50 安裝方式 垂直

? (圖一)連接及外形尺寸(GB4982)

型號	通徑(DN)	ΦW	ΦD	ΦB	H	L	法蘭標準
DYC-Q16/KF	16	60	30	17.2	115	63	GB4982
DYC-Q25/KF	25	70	40	26.2	130	67
DYC-Q40/KF	40	100	55	41.2	160	81
DYC-Q50/KF	50	110	75	52.2	195	85	/

? 連接及外形尺寸(GB/T6070)

型號 通徑(DN) ΦD ΦB H L n-d 法蘭標準 DYC-Q16 16 60 45 75 63 4-M6 GB/T6070 DYC-Q20 20 65 50 80 67 DYC-Q25 25 70 55 90 67 DYC-Q32 32 90 70 100 75 4-M8 DYC-Q40 40 100 80 110 81 DYC-Q50 50 110 90 123 85 DYC-Q65 65 125 105 147 95 DYC-Q80 80 145 125 147 102 DYC-Q100 100 165 145 140 112 8-M8 DYC-Q125 125 200 175 185 121 8-M10 DYC-Q160 160 225 200 210 138 DYC-Q200 200 285 260 240 170 12-M10 DYC-Q250 250 335 310 285 195 DYC-Q320 320 425 395 310 241 12-M12
