真空電磁閥|DYC-JQ型系列電磁真空壓差式充氣閥|充氣電磁閥

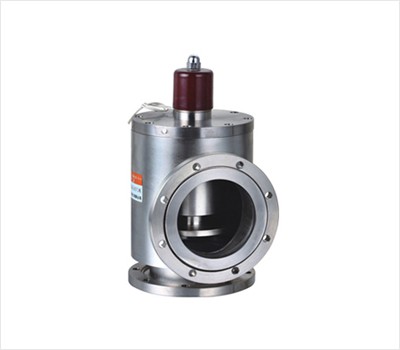

　　DYC-JQ型系列電磁真空壓差式充氣閥，是安裝在機械真空泵上的專用閥門。安裝于機械真空泵的進氣口，并于泵同步開啟和關閉。當泵停止工作或電源突然中斷時，閥門能依靠大氣與真空的壓差力使閥板自動關閉，將真空系統封閉，保持其真空度，并將大氣通過閥的節流孔充入泵腔內，從而避免泵油逆流污染真空系統。
　　適用的工作介質為空氣及非腐蝕性氣體。

詳細說明

? 主要技術性能

適用范圍(Pa) 105～1x10-3 閥門漏率(Pa.L/S) ＜1.0x10-4 電源電壓(V/Hz) 220/50 介質溫度（℃） -25～+50 開關時間（S） ≤3 安裝方式 垂直或水平 線圈溫升（℃） ≤65

? 連接及外形尺寸

型號 DN ΦD ΦB A/F H n/Φd 連接標準 DYC-JQ50 50 110 90 80/80 210 4-9 GB/T6070 DYC-JQ65 63 130 110 88/88 255 4-9 DYC-JQ80 80 145 125 98/98 285 8-9 DYC-JQ100 100 165 145 108/108 297 8-9 DYC-JQ125 125 200 175 138/138 300 8-11 DYC-JQ150 150 220 195 153/160 370 8-11 Jb919 DYC-JQ200 200 285 260 200/200 430 12-11 GB/T6070
