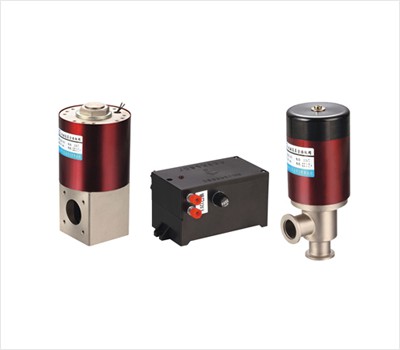

GDC-J型系列電磁高真空擋板閥|GDC電磁閥|真空電磁閥
　　GDC-J型系列電磁高真空擋板閥是靠電磁力和彈簧復位力，用以打開或關閉的閥門，適用于真空系統中用以打開或隔斷氣流之用。當閥關閉時，允許閥板密封面上側承受大氣壓，下側為真空，在此狀態下接通電器控制盒電源后，閥板能正常開啟。
　　適用的工作介質為空氣、非腐蝕性及不含顆�；覊m的氣體。

詳細說明

? 主要技術性能

適用范圍(Pa) 105～6.7x10-4 閥門漏率(Pa.L/S) ≤6.7x10-4 適用溫度（℃） -25～+40 線圈溫升（℃） ≤65 開閉時間（S） 3～5 電源電壓（V/Hz） 220±10%/50 安裝方式 垂直

? (圖一)(KF)連接及外形尺寸

型號	通徑(DN)	ΦW	ΦD	ΦB	H	A	法蘭標準
GDC-J16A/KF	16	68	30	17.2	186	40	GB4982
GDC-J25A/KF	25	82	40	26.2	193	50
GDC-J40/KF	40	110	55	41.2	270	65
GDC-J50A/KF	50	125	75	52.2	307	70	/

? (圖二)連接及外形尺寸

型號 通徑(DN) ΦW ΦB H h bxb n-b 法蘭標準 GDC-J16A 16 68 42 165 28 48x48 4-M5 JB919 GDC-J25A 25 82 55 190 35 58x58 4-M6 GDC-J32 32 92 64 217 40 68x68 4-M6 GDC-J40 40 110 70 240 44 80x80 4-M6 GDC-J50A 50 125 90 285 56 95x95 4-M8 GDC-J65 65 135 105 315 65 115x115 4-M8 GDC-J80 80 165 125 358 75 140x140 4-M8
