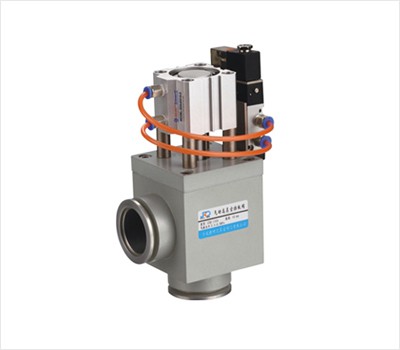

GDQ-J(b)-A型系列氣動高真空擋板閥(又稱角閥)采用波紋管密封。該閥以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞上下運動，帶動閥桿上下運動，使閥板開啟或關閉，從而達到在真空系統中接通或切斷氣流的目的。本閥具有工作平穩、密封可靠、壽命長等一系列優點，是真空設備的自動化首選閥門之一。
閥門適用介質為空氣及非腐蝕性氣體。
|
|
詳細說明
|
|
|
|
適用范圍(Pa)
|
2x105～1.3x10-6
|
|
閥門漏率(Pa.L/S)
|
≤1.3x10-7
|
|
適用溫度（℃）
|
-25～+40
|
|
氣源壓力（MPa）
|
0.4～0.6
|
|
法蘭標準
|
GB4982
|
|
安裝位置
|
任意
|
|
電源電壓
|
標準出廠：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等
|
|
信號反饋
|
標準出廠：不帶反饋信號
特殊指定：微動開關DC/AC5～240V
|
|
|
|
|
|
|
型號
|
通徑(DN)
|
ΦD
|
ΦB
|
H
|
A
|
L
|
bxb
|
|
GDQ-J10(b)A
|
10
|
30
|
12.2
|
139
|
40
|
40
|
40x40
|
|
GDQ-J16(b)A
|
16
|
30
|
17.2
|
139
|
40
|
40
|
40x40
|
|
GDQ-J25(b)A
|
25
|
40
|
26.2
|
161
|
50
|
51
|
62x62
|
|
GDQ-J40(b)A
|
40
|
55
|
41.2
|
191
|
65
|
60
|
80x80
|
|
|
