三通式氣動擋板閥|GDQ-JS三通式氣動高真空擋板閥|氣動氣動擋板閥

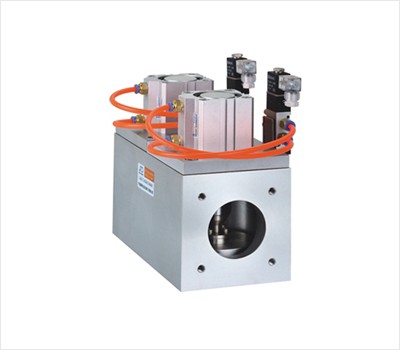

GQ-JS三通式氣動高真空擋板閥是以壓縮空氣為動力，通過控制氣動元件來改變氣路方向，雙路接口，氣缸驅動使擋板閥作啟閉運動，用于接通或切斷真空管路中的氣流。
適用的工作介質為空氣或非腐蝕性氣體。
|
|
詳細說明
|
|
|
|
適用范圍(Pa)
|
105～1.3x10-4
|
|
閥門漏率(Pa.L/S)
|
≤1.3x10-5
|
|
介質溫度（℃）
|
-25～+80（密封材料為腈橡膠）
-30～+150（密封材料為氟橡膠）
|
|
氣源壓力（MPa）
|
0.4～0.8
|
|
安裝位置
|
任意
|
|
電源電壓
|
標準出廠：AC220V/50Hz
特殊指定：AC110V；DC24；DC24V等
|
|
信號反饋
|
標準出廠：不帶反饋信號
特殊指定：磁性開關DC/AC5～240V
|
|
法蘭標準
|
GB/T6070
|
|
|
|
|
|
|
型號
|
通徑(DN)
|
ΦD
|
ΦB
|
H
|
B
|
A/F
|
n/d
|
|
GDQ-JS50
|
50
|
90
|
200
|
199
|
100
|
55/50
|
4-M8
|
|
GDQ-JS63
|
63
|
110
|
245
|
199
|
120
|
62/62
|
4-M8
|
|
|
