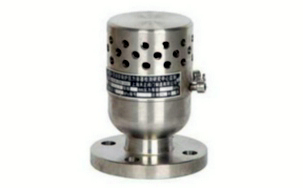

真空負壓安全閥 優惠批發
TFA72W-P/R真空負壓安全閥(真空破壞閥)適用于溫度≤200℃的負壓系統，當容器內負壓超過允許值時，真空負壓安全閥自動開啟，吸入空氣；當容器內負壓達到允許值時，真空負壓安全閥自動關閉，從而保護設備及系統。這一產品一般安裝在正常非負壓系統，當容器和系統的放散閥未打開，產生負壓時，真空負壓安全閥將自動開啟保護設備不受損壞。
產品優勢：
質量穩定：實行全過程質量監控，細致入微，全方位檢測；
價格合理：高效內部成本控制，減少了開支，讓利于客戶；
服務高效：更好的售前、售中、售后服務，開通技術支持！
產品主要零部件材料說明：
|
零部件名稱 |
TFA72W-P材料 |
TFA72W-R材料 |
|
閥體 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥座 |
1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
調節閥 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
閥蓋 |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
閥桿 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
彈簧 |
50CrVA |
50CrVA包覆氟塑料 |
|
在≤200℃使用范圍 |
TFA72W-P適用于硝酸類介質 |
|
|
TFA72W-R適用于醋酸類介質 |
||
真空負壓安全閥(真空破壞閥)工作原理：安全閥在系統中起安全保護作用。當系統壓力超過規定值時，安全閥汀開，將系統中的一部分氣體排入大氣，使系統壓力不超過允許值，從而保證系統不因壓力過高而發生事故。氣源壓力作用在活塞A上，當壓力超過由彈簧力確定的安全值時，活塞A被頂開，一部分壓縮空氣即從閥口排入大氣；當氣源壓力低于安全值時，彈簧驅動活塞下移，關閉閥口。
真空負壓安全閥(真空破壞閥)外形連接安裝尺寸（1.6MPa）：
|
公稱通徑 DN（mm） |
安裝尺寸（mm） |
||||
|
L |
H |
D |
K |
n*d |
|
|
25 |
135 |
185 |
115 |
85 |
4*14 |
|
32 |
155 |
200 |
135 |
100 |
4*18 |
|
40 |
170 |
220 |
145 |
110 |
4*18 |
|
50 |
190 |
240 |
160 |
125 |
4*18 |
|
65 |
210 |
260 |
180 |
145 |
4*18 |
|
80 |
220 |
280 |
195 |
160 |
8*18 |
|
100 |
240 |
300 |
215 |
180 |
8*18 |
|
125 |
280 |
330 |
245 |
210 |
8*18 |
|
150 |
335 |
365 |
285 |
240 |
8*22 |
|
200 |
380 |
400 |
340 |
295 |
12*22 |
|
250 |
440 |
420 |
405 |
355 |
12*22 |
真空負壓安全閥(真空破壞閥)結構示意圖：
真空負壓安全閥(真空破壞閥)安裝要求：
1、應垂直安裝在容器或者管道路上方的連接法蘭上，法蘭尺寸按照設計要求。
2、產品與主管道法蘭之間連接必須加裝密封墊，擰緊螺栓。
3、閥門安裝應垂直立式安裝，吸氣口應處于易于操作的部位兩邊不能有障礙物。
4、安裝時一定要拿掉閥門的防塵蓋。
