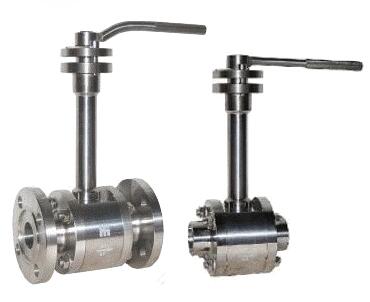

低溫天然氣球閥加工批發

低溫天然氣球閥系列主要適用于乙烯、液化天然氣等化工裝置上，輸出的液態低溫介質如乙烯、液氧、液氫等。這類介質不但易燃易爆，而且在升溫時要氣化，氣化時，體積膨脹數百倍。而且這些介質滲透力強，易泄漏，加工制造比較困難。產品分為低溫浮動球和低溫固定球兩類,用于截斷或接通管路中的低溫介質,介質溫度不得低于-196度。適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。外觀無沙眼氣孔等鑄造缺陷，法蘭密封面無碰傷劃痕，流量、方向、公稱壓力、口徑、材質等標示應清晰齊全；

閥體	CF8
球體	304
閥桿	304
密封圈	PTFE
填料	PTFE+O形圈
適用介質	氨氣、天然氣等弱腐蝕性介質
適用溫度	-196-29℃
計與制造標準	GB122237
結構長度標準	GB12221
法蘭尺寸標準	GB9113 JB79
壓力-溫度標準	GB9131
試驗-檢驗標準	GB/T13927 JB/T9092

氣低天然溫球閥尺寸：

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
DQ41F -16P(R) 凸面法蘭RF	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	18	4-18	170	350
	65	220	180	145	120	20	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	335	295	265	26	12-23	330	1200
2.5MPa	15	130	95	65	45	16	4-14	103	140
DQ41F -25P(R) 凸面法蘭RF	20	140	105	75	55	16	4-14	112	160
	25	150	115	85	65	16	4-14	123	180
	32	165	135	100	78	18	4-18	150	250
	40	180	145	110	85	18	4-18	156	300
	50	200	160	125	100	20	8-18	172	350
	65	220	180	145	120	22	8-18	197	350
	80	250	195	160	135	22	8-23	222	400
	100	280	230	190	160	24	8-23	253	500
	125	320	270	220	188	28	8-25	275	600
	150	360	300	250	218	30	8-25	286	800
	200	400	360	310	278	34	12-25	340	1200
